SOLIDWORKS Routing: solução para automatizar o roteamento de tubulações em 3D
Você já conhece o SOLIDWORKS Routing?
No desenvolvimento de máquinas, equipamentos e sistemas industriais, tubulações rígidas e flexíveis são elementos críticos que exigem precisão e planejamento.
Erros em roteamento geram retrabalho, atrasos na montagem, colisões entre componentes e inconsistências na lista de materiais. Tais problemas demandam custo e se tornam complexos à medida que o projeto avança.

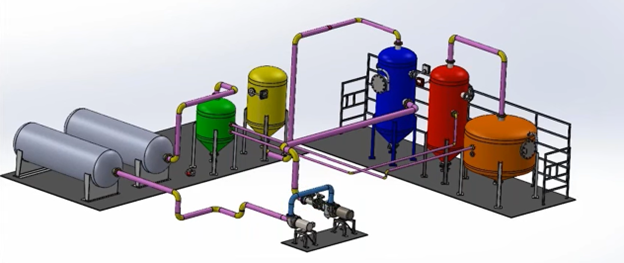

Nesse contexto, o SOLIDWORKS Routing foi desenvolvido para eliminar essas ineficiências, automatizando a criação e documentação de rotas 3D de tubulação, diretamente dentro das montagens.
O que é o SOLIDWORKS Routing?
O SOLIDWORKS Routing é um módulo do SOLIDWORKS incluso na licença Premium, voltado para a modelagem e automação de rotas de tubulações e mangueiras.

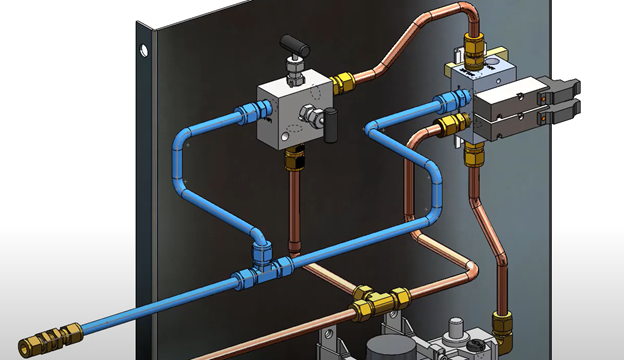

Em vez de desenhar cada peça manualmente, o SOLIDWORKS Routing trabalha com pontos de conexão inteligentes, bibliotecas de componentes e regras de projeto para gerar automaticamente submontagens que representam as tubulações e as conexões necessárias (cotovelos, tês, flanges, uniões etc.).
Tudo é criado de forma associativa: se a montagem mudar, a rota pode ser atualizada rapidamente.
Como o SOLIDWORKS Routing funciona?
Confira, abaixo, um fluxo prático de cinco etapas sobre a solução:
Etapa 1: Definição de pontos de conexão
Marque as portas ou pontos onde a tubulação deve ligar aos equipamentos (bombas, válvulas, coletores).
Etapa 2 – Criação do esqueleto da rota

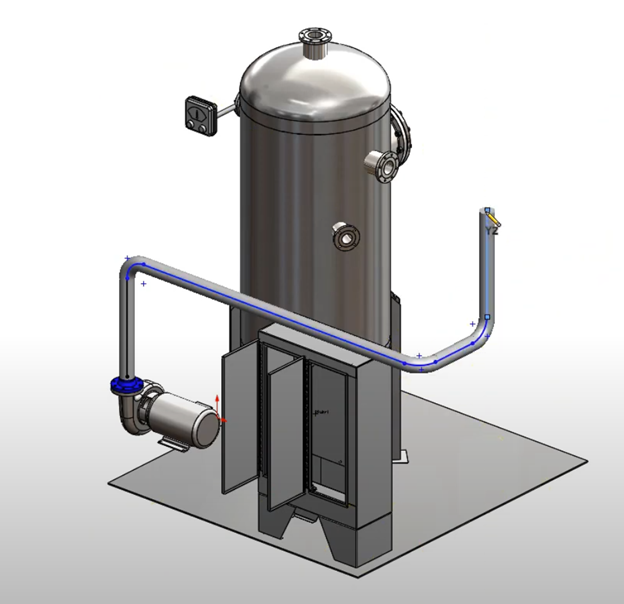

Por meio de esboços 3D ou comandos de roteamento, defina o caminho central que a tubulação deverá seguir ou utilização do recurso de rota automática.
Etapa 3 – Aplicação de tipos e regras
Escolha diâmetros, classes de peças e regras de dobra/curvatura para tubos flexíveis, basicamente as normas e especificações do nosso projeto.
Etapa 4 – Inserção automática de componentes
O sistema posiciona cotovelos, tês, flanges e demais peças conforme o trajeto e as normas definidas.
Etapa 5 – Geração de submontagem e BOM
O SOLIDWORKS Routing cria as partes da rota como submontagem e atualiza a Lista de Materiais com comprimentos, tipos e quantidades. Esse processo reduz atividades manuais repetitivas e minimiza erros de dimensionamento ou falta de componentes.
Principais funcionalidades do SOLIDWORKS Routing
- Roteamento automático: cria caminhos automaticamente entre pontos de conexão, economizando tempo em trajetos complexos;
- Biblioteca de componentes: armazenamento de tubos, conexões e acessórios com pontos de ligação padronizados;
- Cálculo automático de comprimentos: elimina estimativas manuais, entregando valores exatos para compras e fabricação;
- Controle de raio mínimo: assegura que mangueiras não fiquem com curvas acentuadas demais que comprometam a funcionalidade;
- Atualização associativa: alterações na montagem atualizam instantaneamente a submontagem de rota;
- Exportação de listas e desenhos: saída direta para desenhos de fabricação e listas de corte.
5 motivos para você usar o SOLIDWORKS Routing em seus projetos
1 – Redução de retrabalho: deteção precoce de interferências evita modificações onerosas na fase de fabricação;
2 – Velocidade de entrega: projetos com tubulação que antes demoravam horas agora podem ser gerados em minutos;
3 – Precisão na compra de materiais: BOM mais confiável reduz desperdício e pedidos incorretos;
4 – Reaproveitamento de padrões: bibliotecas padronizadas aceleram novos projetos e garantem consistência entre clientes;
5 – Melhor comunicação interna: engenheiros, projetistas e compras trabalham com a mesma fonte de dados (o modelo 3D).
O que esperar ao adotar o SOLIDWORKS Routing?
Ao implementar o SOLIDWORKS Routing, você vai perceber o impacto em três frentes:
- Redução de retrabalho (menos horas de engenharia e correção);
- Compras mais eficientes (menos material desperdiçado ou encomendas erradas);
- Maior velocidade de entrega (menos tempo do projeto à produção).
Ou seja, você vai notar que seu investimento irá “se pagar” já no primeiro ou segundo projeto significativo em que utilizar a ferramenta.
Essa solução transforma o roteamento de tubulações de uma tarefa trabalhosa e sujeita a erros, em um processo automatizado, associativo e repetível.
“Essa é mais uma ferramenta do SOLIDWORKS Premium largamente utilizada pela indústria que agrega valor à sua licença SOLIDWORKS, reduz custos, acelera cronogramas e eleva a qualidade do produto final”, destaca Bruno Ferri, Técnico de SOLIDWORKS na SKA.
Em breve, você poderá aproveitar um treinamento exclusivo SKA sobre SOLIDWORKS Routing. Fique ligado nos canais oficiais de divulgação da SKA!
