Simulation Xpress: como explorar ferramenta de simulação integrada ao SOLIDWORKS
Você sabia que qualquer licença do SOLIDWORKS — Standard, Professional ou Premium — conta com ferramentas gratuitas da família Xpress?
Dentre elas está o Simulation Xpress, um recurso que permite validar projetos de forma simples, rápida e totalmente integrada ao SOLIDWORKS.
Siga a leitura para saber mais!
O que é o Simulation Xpress?
O Simulation Xpress é uma ferramenta de análise de tensão inicial, integrada ao SOLIDWORKS, que permite validar projetos digitalmente, reduzindo custos e tempo em relação aos testes físicos.
Utilizando a mesma tecnologia do SOLIDWORKS Simulation para executar análises de tensão, o recurso usa uma interface de “Assistente de Simulação” para guiar o usuário passo a passo, realizando a definição de materiais, cargas e fixações, a execução da análise e, por fim, a verificação dos resultados e a avaliação do comportamento estrutural do componente.
Voltado para peças de corpo único, o Simulation Xpress não realiza análises em montagens ou peças multicorpos, mas é o ponto de partida ideal para quem deseja iniciar a jornada de simulação dentro do SOLIDWORKS.
Para estudos mais avançados, há opções completas no portfólio SOLIDWORKS Simulation e no SOLIDWORKS CAD Premium.
Ferramenta gratuita e de ativação rápida para usuários SOLIDWORKS
Os recursos Xpress estão disponíveis em todos os pacotes SOLIDWORKS e podem ser encontrados na barra do menu do SOLIDWORKS, em “ferramentas”.
No primeiro acesso, é solicitado um código de ativação para cada um deles. Para obter esse código, basta seguir as instruções fornecidas na tela ou entrar em contato com o time SKA.
Interface simples e intuitiva
As ferramentas de simulação SOLIDWORKS contam com uma interface gráfica que torna a aprendizagem e utilização extremamente convidativas.
Seguindo alguns passos guiados por um assistente, você pode realizar uma análise de elementos finitos em questão de minutos.
Conheça, a seguir, as etapas de definição de uma simulação:
- Definição da geometria CAD;
- Definição do material;
- Definição das restrições/fixações;
- Definição dascargas deforça;
- Definição decargas depressão;
- Geração de malha;
- Resolução do estudo;
- Análise dos resultados.
Esses resultados mostram tensões, deslocamentos e fator de segurança, prevenindo o comportamento estrutural da peça, antes mesmo da fabricação.
Análise de tensão
A análise de tensão ou estática calcula os deslocamentos, deformações e tensões em uma peça com base nos materiais, acessórios de fixação e cargas.
Um material falha quando a tensão atinge um determinado nível. Diferentes materiais falham com diferentes níveis de tensão.
O Simulation Xpress usa a análise linear estática, baseada no Método de Elementos Finitos, para calcular as tensões. A análise linear estática adota várias pressuposições para calcular as tensões na peça.
Características do Simulation Xpress
Por se tratar de uma ferramenta inicial, existem restrições ou condições na utilização do Simulation Xpress. Abaixo, confira alguns destaques, tanto de capacidade como de condição de utilização:
- Simulação restrita a peças sólidas de corpo único;
- Apenas análise linear-estática;
- Aplicação efetiva em materiais de comportamento linear-estático;
- Carregamento de força e pressão contantes;
- Utilização apenas de malha tetraédrica;
- Sem ferramentas de refinamento de malha;
- Carregamento sem impacto e/ou sem dinâmica;
- Resultados de Tensões normais, deslocamento e Fator de segurança;
- Sem ferramentas de exploração avançada de resultados;
- Exportação de relatório emWord;
- Exportação de visualização paraeDrawings.
Por que simular?
Depois de construir seu projeto no SOLIDWORKS, você pode precisar responder questões como:
- Essa peça pode deformar ou quebrar?
- O material escolhido é o mais adequado?
- É possível reduzir peso sem comprometer a resistência?
Sem ferramentas de simulação, essas perguntas só podem ser respondidas com ciclos de desenvolvimento de projetos demorados e dispendiosos que geralmente incluem as seguintes etapas:
- Construção do modelo no sistema SOLIDWORKS CAD;
- Criação de um protótipo do projeto;
- Teste do protótipo em campo;
- Avaliação dos resultados dos testes de campo;
- Modificação do projeto com base nos resultados dos testes de campo.
Esse processo continua até que uma solução satisfatória seja encontrada. O Simulation pode auxiliar a alcançar os seguintes benefícios:
- Reduzir o custo com testes físicos com a realização de testes digitais;
- Reduzir o tempo necessário para o produto entrar no mercado, diminuindo a quantidade de ciclos de desenvolvimento;
- Otimizar seus projetos simulando conceitos e cenários antes de tomar a decisão final.

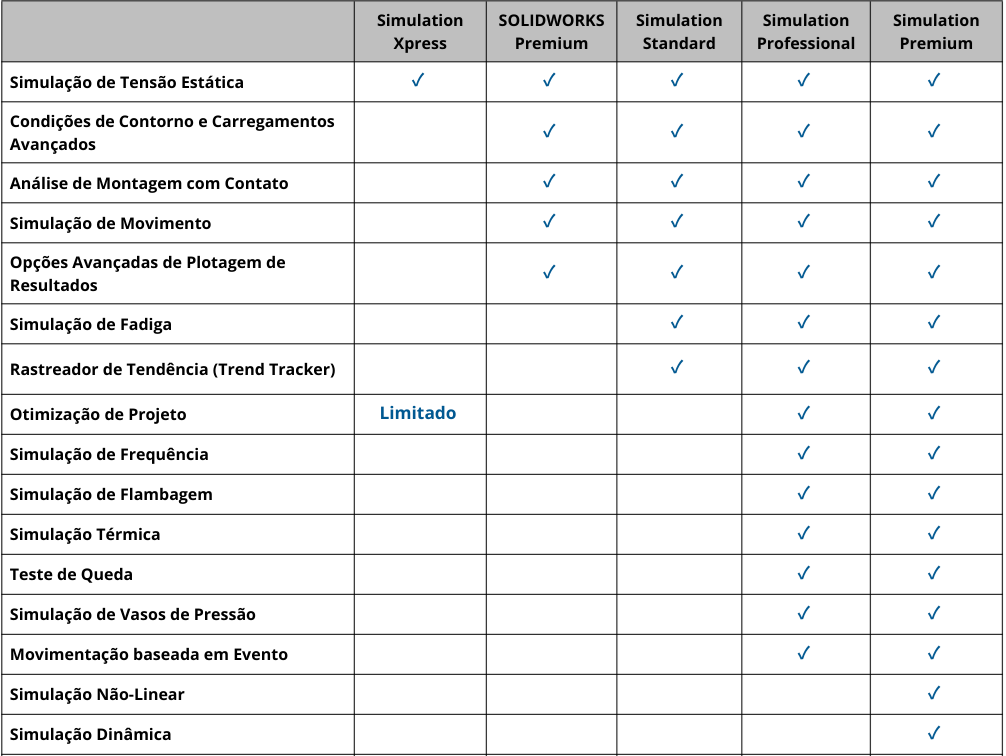

Tabela de pacotes de simulação
Dentro do mundo SOLIDWORKS Simulation, existem diversos pacotes. Por se tratar da versão de entrada, é importante também conhecer as capacidades das versões mais avançadas de simulação do pacote SOLIDWORKS.
O poder da validação digital através de elementos finitos está disponível para todos os usuários SOLIDWORKS.
Com o Simulation Xpress é possível iniciar a sua jornada nesse universo e com isso, começar a entender o comportamento do produto antes mesmo da produção, e com isso, acelerar as tomadas de decisões.
