10 boas práticas de desenho técnico mecânico no SOLIDWORKS
Em um cenário de engenharia cada vez mais exigente, dominar o desenho técnico mecânico no SOLIDWORKS deixa de ser um diferencial e passa a ser fundamental para garantir projetos claros, padronizados e prontos para a fabricação.
Nesse contexto, vale destacar que as boas práticas de modelagem, detalhamento e documentação evoluem junto com as melhorias de desempenho e recursos do software.
Pensando nisso, criamos este conteúdo que reúne 10 boas práticas de desenho técnico mecânico no SOLIDWORKS que auxiliam na redução de erros, no aumento da qualidade e na agilidade do desenvolvimento dos projetos de engenharia dentro das empresas.
Siga a leitura e confira!
Afinal, o que é um desenho técnico mecânico?
Um desenho técnico mecânico é um arquivo impresso ou digital que descreve todos os componentes de um projeto de engenharia.
Através dele é possível visualizar de forma antecipada o produto a ser desenvolvido, com riqueza de informações e ângulos de cada peça.
Essa é uma etapa imprescindível para o sucesso do desenvolvimento de projetos mecânicos.
10 boas práticas de desenho técnico mecânico no SOLIDWORKS
Veja abaixo 10 principais dicas para qualificar e agilizar seus desenhos técnicos mecânicos dentro do SOLIDWORKS.

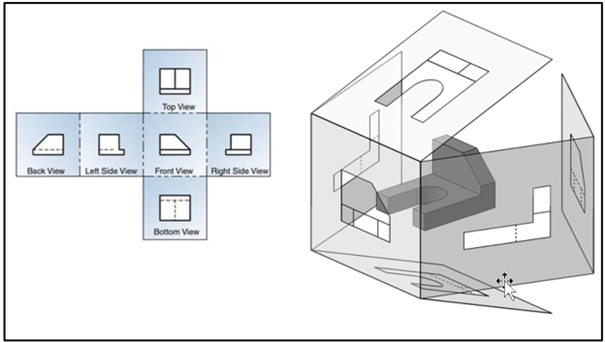

1 – Comece com os planos de origem

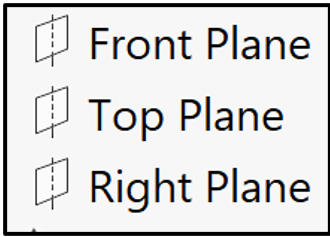

Ao iniciar um novo projeto no SOLIDWORKS, aproveite os planos de origem padrão: frontal, superior e direito.
Eles servem como referência para criar esboços e gerar a geometria dos recursos, garantindo uma base consistente para o modelo.
Com isso, o seu design fica mais organizado, com melhor orientação espacial e facilitando o processo de modelagem e futuras edições do produto.
2 – Estruture sua árvore de recursos
Organize sua árvore de recursos agrupando elementos semelhantes, como extrusões, cortes e furos. Isso torna o modelo mais compreensível e facilita futuras modificações.
Regularmente, revise e remova recursos que se tornaram obsoletos ou órfãos na sua árvore e faça a limpeza e organização dela sempre que possível. Isso mantém seu modelo limpo e evita confusões e conflitos durante edições.
3 – Fomente a colaboração
Promova a colaboração eficiente entre membros da sua equipe de engenharia usando ferramentas de revisão e compartilhamento no SOLIDWORKS.
A comunicação transparente é fundamental para o sucesso de um desenho técnico mecânico, bem como o seu projeto como um todo.
Além disso, dentro do universo SOLIDWORKS existem soluções poderosas de gestão de dados do projeto.
4 – Simplifique e defina completamente seus esboços
Mantenha seus esboços tão simples quanto possível, utilizando ferramentas de restrições geométricas que o software oferece.
Além disso, não se esqueça de deixá-los sempre completamente definidos.
Isso melhora a clareza visual, facilita a edição e compreensão do projeto, como também garante conformidade ao desenho técnico mecânico e ao processo como um todo.
5 – Adicione chanfros e arredondamentos por último
Deixe chanfros, filetes e cortes finais na árvore de recursos por se tratar de ferramentas de acabamento.
Isso torna a organização da sua árvore mais lógica, mantendo a clareza do design do projeto e facilitando possíveis edições futuras.

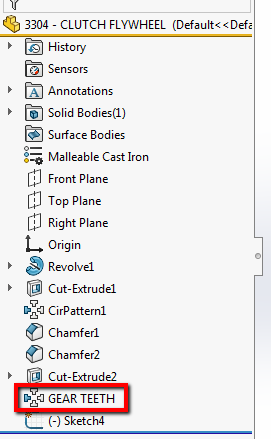

6 – Dê nome aos recursos
Nomeie seus recursos de forma descritiva no “Feature Manager” (árvore de recursos), evitando nomenclaturas genéricas. Isso facilita a identificação e compreensão rápida dos recursos no modelo.
Afinal, é muito mais fácil encontrar o recurso que você está procurando para editar quando ele se chama “Ressalto Base” do que “Ext17”, não é mesmo?
7 – Dimensione para desenhos 2D
Antecipe as necessidades de dimensionamento em desenhos 2D, adicionando dimensões relevantes no modelo 3D e nos seus esboços. Isso vai acelerar o processo de criação dos seus desenhos técnicos mecânicos.
Ao dimensionar uma peça em um desenho do SOLIDWORKS, o método padrão é usar a ferramenta “Dimensão Inteligente”.
Esse método fornece a dimensão que você já está acostumado a ver. No entanto, se você usar esboços totalmente definidos para criar a peça, essas dimensões já existirão.

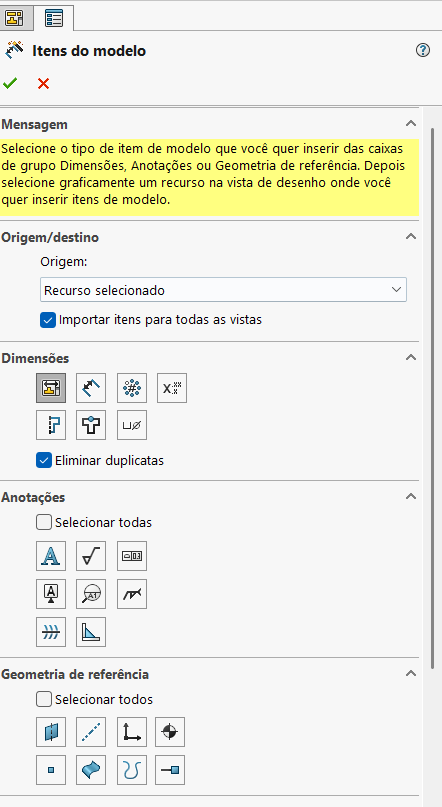

A ferramenta “Inserir Itens do Modelo” permite importar essas dimensões existentes para seus desenhos do SOLIDWORKS.
8 – Integre análises de simulação
Incorpore análises de elementos finitos no seu fluxo de trabalho para testar o desempenho do projeto antes da produção.
Isso pode economizar tempo e recursos a longo prazo, otimizando o processo de desenvolvimento de projeto e permitindo que você entregue projetos mais eficientes.
9 – Utilize configurações de projeto
Aproveite as configurações de projeto do SOLIDWORKS para criar variações eficientes do seu modelo.
Isso é especialmente útil para projetos com múltiplas versões e vai lhe poupar tempo na hora de reaproveitar projetos.
10 – Mantenha-se atualizado com novos recursos do software
Esteja ciente das atualizações e novos recursos no SOLIDWORKS. Dessa forma, você vai conseguir aproveitar ao máximo as melhorias contínuas em seus projetos de engenharia.
“No suporte técnico de SOLIDWORKS, grande parte das dificuldades dos usuários está ligada à falta de boas práticas de modelagem. A capacitação estruturada e o entendimento de como o software processa as informações reduzem problemas de performance, evitam retrabalho e tornam o desenvolvimento e a revisão de projetos muito mais eficientes no dia a dia. Esses conceitos são abordados em nossos treinamentos e fazem diferença real na rotina dos usuários. Profissionais que passam por capacitação estruturada tendem a enfrentar menos problemas e trabalham com mais eficiência”, destaca João Otávio, Head de Suporte Técnico SOLIDWORKS na SKA.
No vídeo abaixo você pode conferir o videocast realizado pela SKA sobre o ecossistema SOLIDWORKS 2026 e Plataforma 3DEXPERIENCE. Assista e descubra novidades que podem auxiliar a resolução dos desafios diários da sua engenharia!
Como o SOLIDWORKS auxilia no desenvolvimento de desenho técnico mecânico?
Ao implementar essas 10 boas práticas de desenho técnico mecânico em seus projetos feitos no SOLIDWORKS, você estará na vanguarda da eficiência em modelagem 3D no mercado.
Aproveite as capacidades avançadas desse software CAD 3D e destaque-se na criação de projetos mecânicos inovadores em qualquer lugar.
