Tudo que você precisa saber sobre as novidades do SOLIDWORKS Electrical 2026
Ao longo dos anos, a integração nativa do software SOLIDWORKS Electrical, solução ideal para projetos esquemáticos elétricos, com a criação de recursos 3D do SOLIDWORKS CAD, tem se transformado e vem trazendo diversas melhorias que fortalecem a produtividade e a organização no desenvolvimento de projetos elétricos.
Com a chegada de 2026, o SOLIDWORKS Electrical traz uma série de novidades importantes que aprimoram ainda mais a experiência na criação de seus esquemáticos.
Entre elas estão as atualizações do SOLIDWORKS Schematic 2D e do SOLIDWORKS Electrical 3D, que vão desde gerenciamento de cabos até aperfeiçoamentos específicos.
Siga a leitura e confira este artigo e confira as principais novidades para esse ano.

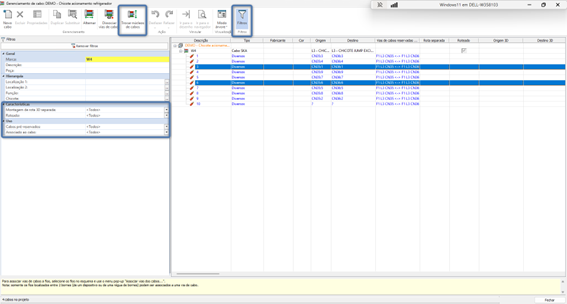

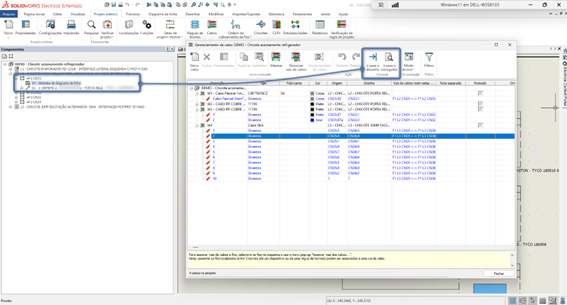

Gerenciamento de cabos
Agora é possível organizar as vias dos cabos de forma mais ágil, alternando as ligações diretamente dentro do gerenciador.
Essa funcionalidade permite alternar as vias conectadas em componentes dentro do mesmo cabo, sem a necessidade de desassociá-las.
Além disso, também é possível aplicar filtros por: local do cabo, nome, status de roteamento, dados personalizados ou outras variáveis. Com isso, facilitando a busca e a organização das informações.
O gerenciador permite navegar diretamente até os esquemas onde o cabo está inserido no projeto, tornando o processo de conferência de cabos multivias muito mais eficiente.

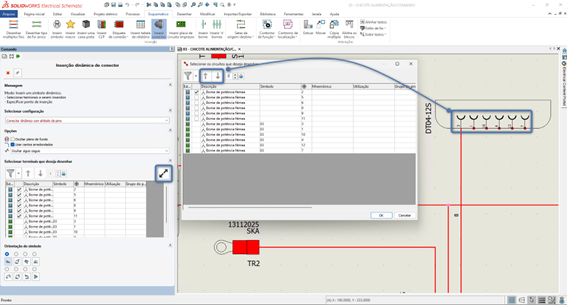

Inserção dinâmica de conectores
Na versão 2026, ao adicionar um conector ao projeto elétrico, você pode expandir os campos de opções e, dentro desse novo recurso, definir previamente a quantidade de contatos que serão inseridos no esquema, além de estabelecer a ordem de posicionamento dos terminais.
Isso permite, por exemplo, inserir antecipadamente os pontos 1, 4, 2 e 6 em um mesmo símbolo antes mesmo de posicioná-lo no esquema elétrico.

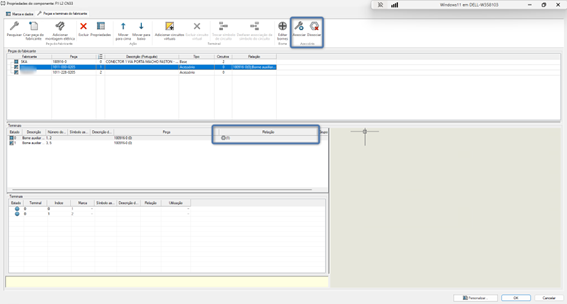

Componentes como os conectores são um bom exemplo para a visualização de outra mudança do Electrical.
Com essa novidade as peças de fabricantes passaram a ser permitidas à associação em cada um dos terminais ou borne de um componente.
Isso possibilita, por exemplo, vincular um novo cadastro comercial via a via do conector, e essa informação pode aparecer em relatórios como etiquetas dinâmicas ou ainda relatórios de materiais.

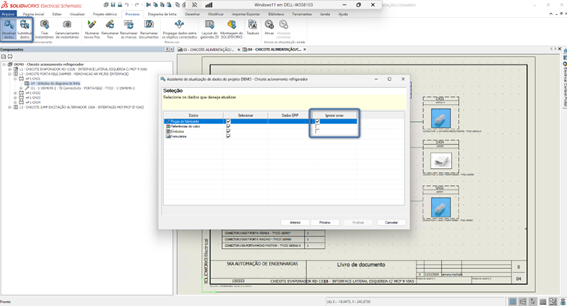

Atualizar e substituir dados de projeto
Na versão 2026 do SOLIWROKS Electrical, o sistema exibe uma mensagem de aviso em vez de uma mensagem de erro. Podendo assim, ignorar esse aviso e seguir com o processo.
Isso ocorre quando for necessário a atualização ou substituição de símbolos, peças do fabricante ou referências de cabo que têm discrepâncias
Inclusive, essas discrepâncias abrangem um símbolo que tem mais pontos de conexão, número de circuitos/terminais na peça do fabricante conflitantes, entre outros erros.
Assim, você pode aplicar as atualizações e substituições mesmo quando os novos dados não forem totalmente compatíveis com os existentes.

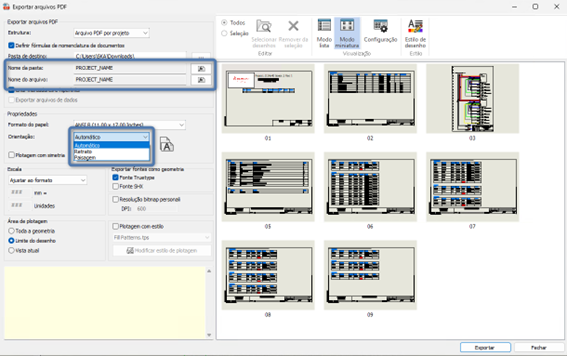

Exportação de PDF
A exportação para PDF ganhou novas possibilidades nesta atualização. Agora, você pode gerar arquivos separados por livro, diretório ou página.
Além disso, foram adicionadas variáveis para cada marcador, permitindo incluir fórmulas que automatizam a numeração das pastas ou dos esquemas.
Com relação a exportação, ainda será possível alterar a orientação do PDF para um modo automático, que permite reunir páginas em retrato e paisagem em um único arquivo.
Leia mais:
Ciclo de esquemas elétricos: guia completo do diagrama à produção

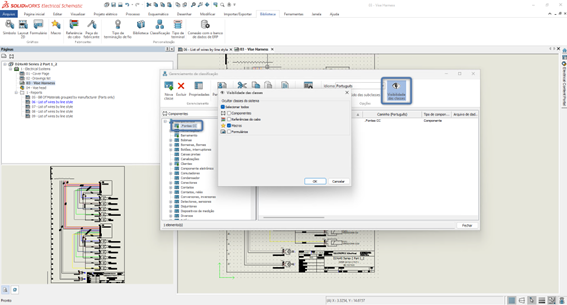

Ocultar classes do sistema
Outra novidade importante está no Gerenciamento de Classes, que agora conta com a opção de Visibilidade Classes. determinar quais bibliotecas devem ou não exibir as classes padrões.
Vamos a um exemplo:
Caso você escolha ocultar as bibliotecas de componente, todas as pastas padrão deixam de ser exibidas, permanecendo visíveis somente as classes personalizadas. Essa funcionalidade facilita para quem está iniciando um esquemático, permitindo visualizar apenas os itens mais utilizados ou aqueles criados pela própria equipe.
Esse recurso, pode ser aplicado não apenas a componentes, como também a macros, formulários, cabos e demais tipos de biblioteca gráfica ou de peças de fabricante.

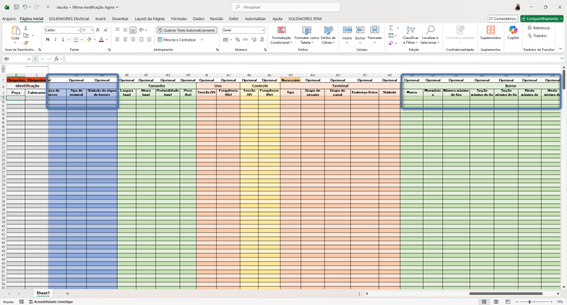

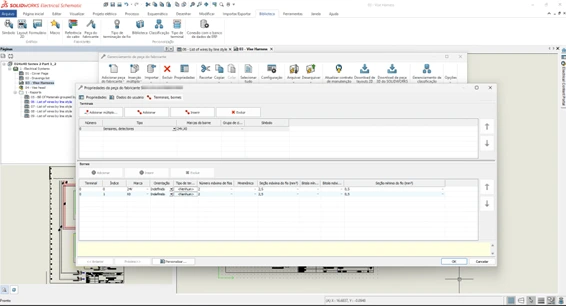

Importação de arquivos do Excel
A importação de arquivos por meio de um novo template de Excel foi introduzida na nova versão de forma ampliada. Desta vez, ela inclui novos campos que detalham informações de cada terminal, como seção máxima e mínima, diâmetro e quantidade de contatos conectados.
O objetivo central desse recurso é tornar mais rápida a criação das referências comerciais de componentes e cabos.
Com o template atualizado, você pode preencher todas as informações necessárias para o cadastro completo de uma peça dentro do SOLIDWORKS Electrical.

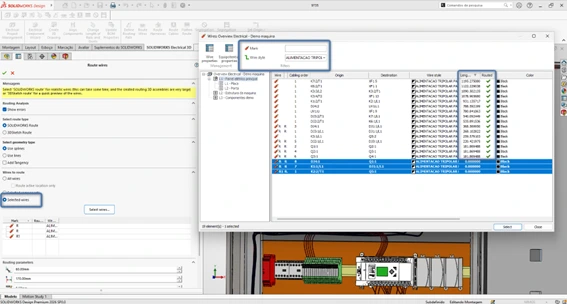

Rotear fios selecionados separadamente
No SOLIDWORKS Electrical 3D, o destaque é o roteamento de fios separados, que traz a possibilidade de escolher exatamente quais segmentos de fio serão distribuídos. Até então, o roteamento era aplicado a todas as ligações de um mesmo tipo de fio.
Agora é possível selecionar vias específicas, permitindo calcular o comprimento apenas do trecho desejado, por exemplo, rotear apenas o fio de 1,5mm² preto, que passa pelos contatores K1 e K2, nos pinos A1 e A2.
Em versões anteriores, era possível rotear fios pelo seu estilo ou selecionar os componentes desejados, mas agora o roteamento de fios passa a oferecer três níveis de seleção: por componente, por tipo de fio e agora também por segmento específico.

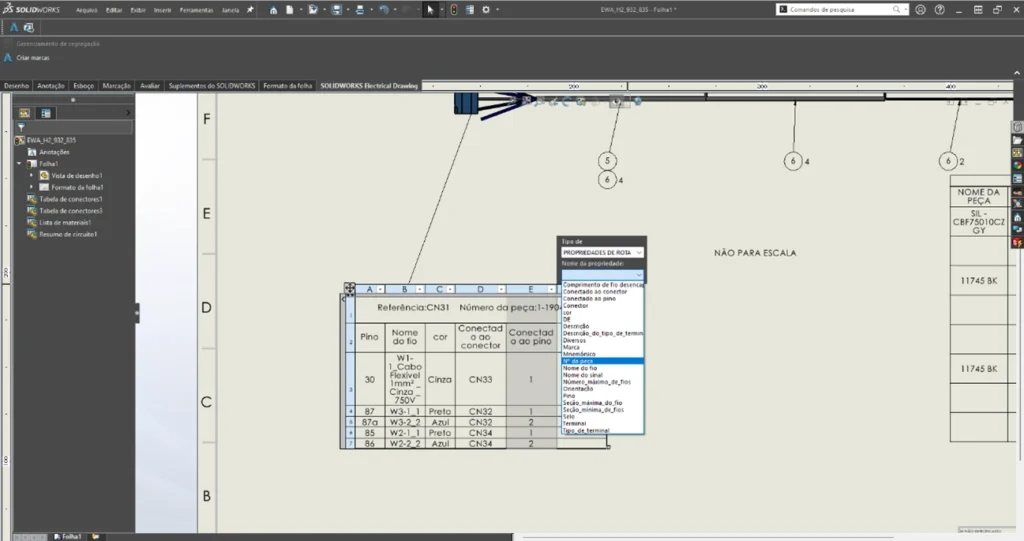

Aperfeiçoamentos e roteamento de chicotes elétricos
Trazendo o foco para o roteamento de chicotes, algumas funcionalidades foram aprimoradas. No SOLIDWORKS Electrical 2025, já era possível inserir um chicote e realizar sua planificação, mas, na versão 2026, essa planificação recebeu melhorias significativas na renderização, acrescentando mais detalhes aos conectores.
Na etapa de planificação 2D, novas colunas foram adicionadas às propriedades de rotas, incluindo campos que identificam de qual conector e pino cada componente faz parte.
Isso permite uma validação mais precisa de origem e destino durante o desenvolvimento do chicote.

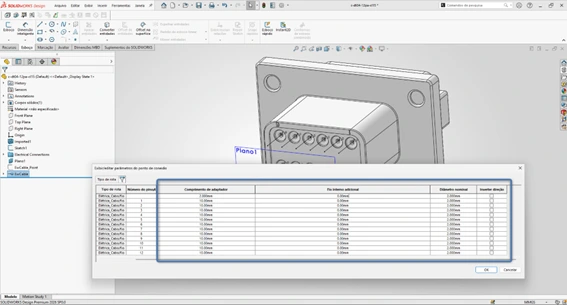

Comprimento prévio de terminais
Por fim, também no ambiente 3D, foi inserida uma opção de definição de comprimentos prévios nos conectores. Com ela, você pode aplicar de uma vez só um valor a mais no comprimento de fio para todos os pinos de um componente.
Ou seja, isso ajuda na criação de um relatório de comprimento fios e chicotes com mais precisão ou ainda já deixar criado uma tolerância.
Novidades do SOLIDWORKS Electrical para 2026
Como vimos acima, o software ideal para projetos, diagramas elétricos está recheado de novidades. E todas, sem exceção, podem te ajudar e desenvolver seus esquemas elétricos de forma otimizada e padronizada.
Segundo Samara Machado, Engenheira de Aplicações ECAD na SKA, o software tem inovado e pensado cada vez mais nos projetistas elétricos.
“O SOLIDWORKS Electrical é uma solução que evolui continuamente, acompanhando as transformações da engenharia e as demandas cada vez mais complexas dos projetos elétricos. A cada nova versão, o software incorpora recursos inteligentes que elevam a produtividade, aprimoram a experiência do usuário e tornam o desenvolvimento dos projetos mais ágil, integrado e confiável. Mais do que otimizar o cotidiano dos projetistas elétricos, o software se consolida como uma plataforma estratégica para o futuro da engenharia, conectando automação, precisão e inovação em um único ambiente de trabalho”, pontua.
Confira, abaixo, o conteúdo completo sobre as últimas atualizações da solução:
