Análise e simulação eletromagnética: como turbinar seus projetos de RF, antenas e PCB com CST Studio



Você que é do mundo eletroeletrônico sabe muito bem que a simulação eletromagnética faz parte do dia a dia de engenheiros que trabalham com antenas, RF, micro-ondas e projetos de alta velocidade em PCB, não é mesmo?

E se dissermos que há uma solução capaz de realizar uma validação completa em seus projetos eletromagnéticos? Com o CST Studio Suite, ferramenta completa para esse tipo de análise

Ela permite a você uma melhor compreensão dos campos, acoplamentos, perdas e desempenho antes mesmo da construção de um protótipo físico.



E para que essa a análise da simulação eletromagnética seja realizada com êxito, contar com um parceiro que vá além do software é imprescindível.

No Brasil, a SKA é uma das principais fornecedoras do CST Studio Suite, atuando como parceira da Dassault Systèmes e oferecendo licenciamento, suporte técnico especializado, treinamentos e consultoria aplicada à engenharia.

Siga a leitura e confira, em detalhes, como funciona o CST Studio e suas reais aplicações.



O que é o CST Studio Suite?

Para começo de conversa, precisamos entender, de fato, o que é o CST Studio.

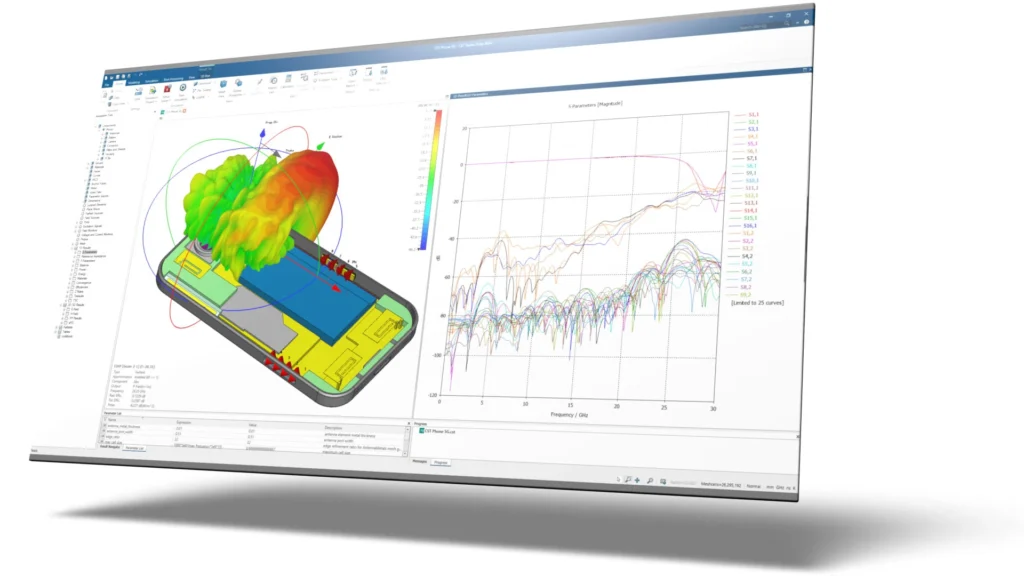

A ferramenta se trata de um ambiente avançado de simulação eletromagnética 3D, amplamente utilizado em projetos de RF, antenas, micro-ondas, compatibilidade eletromagnética (EMC) e análise eletromagnética de PCB.

O recurso utiliza métodos numéricos consolidados como FIT, FEM e métodos de equações integrais, garantindo resultados precisos e confiáveis.



Mas, por que usar simulação eletromagnética?

De um modo geral, a simulação eletromagnética permite reduzir custos com protótipos, prever comportamentos complexos de campos, identificar acoplamentos indesejados, perdas e interferências.

Além disso, ela otimiza o projeto antes da fabricação, reduzindo riscos e retrabalho.





Antena transmissora e cabo próximo

Um cenário comum em aplicações industriais e embarcadas é a presença de uma antena transmissora próxima a cabos condutores.

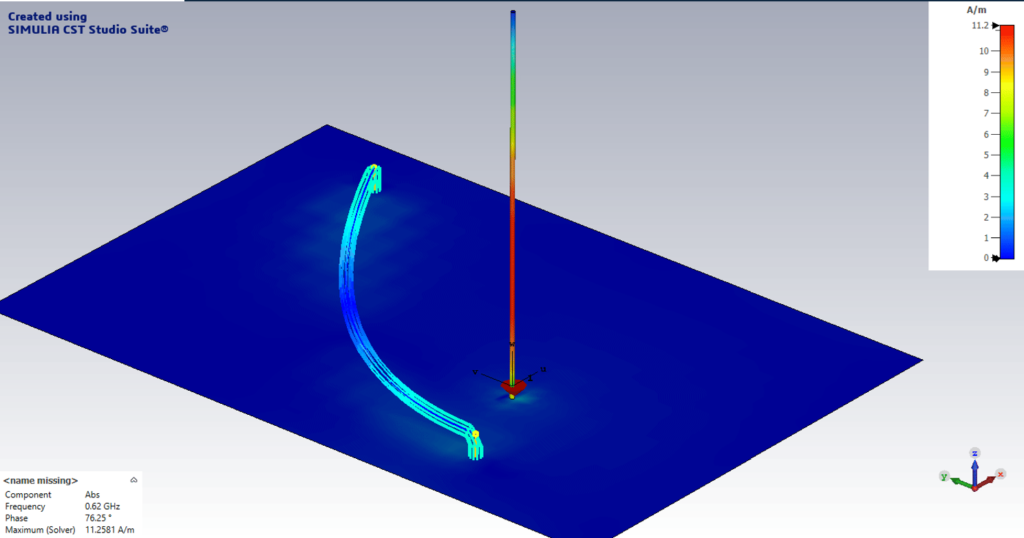

No CST Studio Suite, esse tipo de configuração pode ser simulado para visualizar:

• Distribuição dos campos eletromagnéticos irradiados;
• Correntes induzidas ao longo do cabo;
• Regiões críticas de acoplamento.







Ou seja, a partir desses resultados, o engenheiro pode avaliar alternativas como reposicionamento do cabo, alteração da geometria da antena ou aplicação de soluções de mitigação, como blindagens e ferrites.

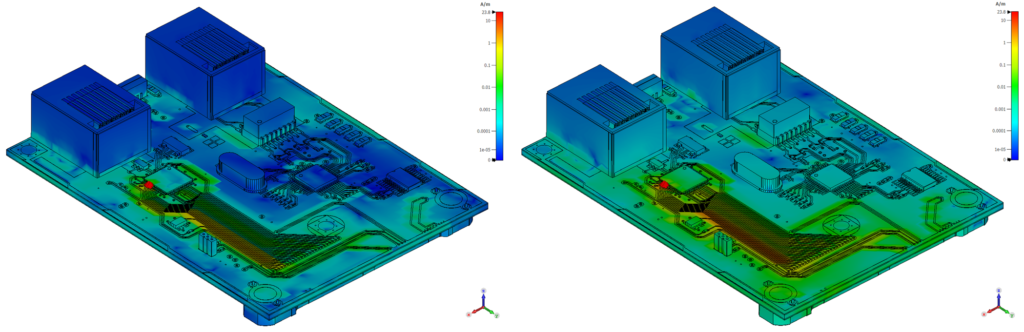

Análise eletromagnética de PCB com importação do Altium Designer

Outro ponto relevante e importante é a simulação eletromagnética de placas de circuito impresso (PCB), especialmente em projetos de alta velocidade, RF ou fontes de ruído eletromagnético.

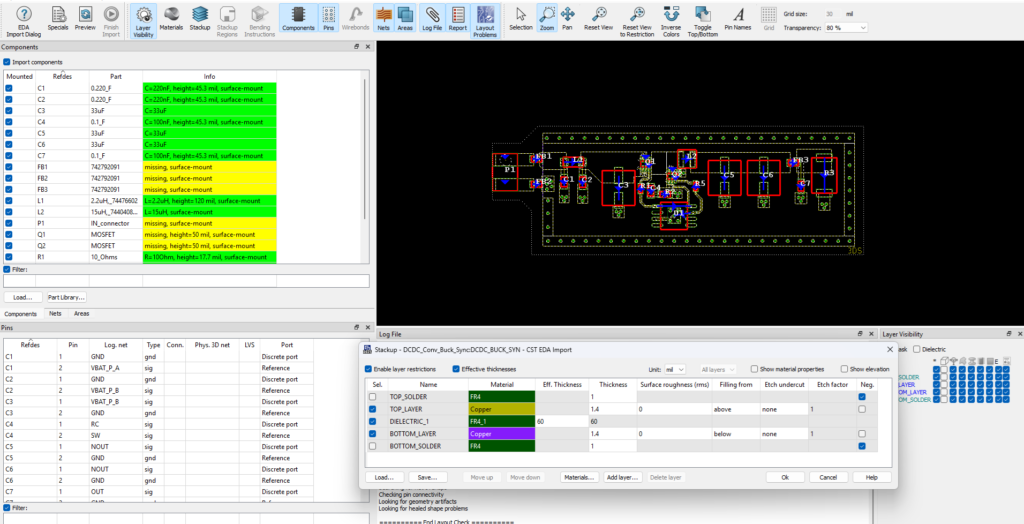

Com o CST Studio Suite em mãos, você pode realizar a importação direta de projetos desenvolvidos no Altium Designer, preservando:

• Geometria real das trilhas e planos;
• Pilha de camadas (stackup);
• Materiais dielétricos;
• Vias, pads e componentes relevantes.







E não para por aí! Com o layout real importado, é possível realizar análises como:

• Integridade de sinal (SI Analyzer);
• Distribuição de correntes de retorno;
• Acoplamento entre trilhas;
• Emissão e susceptibilidade eletromagnética;
• Interferência entre circuitos digitais e RF.





De fato, essa integração entre Altium Designer e CST Studio Suite reduz significativamente o tempo de preparação do modelo e aumenta a confiabilidade dos resultados, pois a simulação é baseada no layout real que será fabricado.



Potencialize sua simulação eletromagnética com a SKA

Há mais de 35 anos como fornecedora de tecnologia para indústrias, a SKA atua de forma estratégica como parceira de empresas que atuam com processos e projetos eletrônicos, elétricos e eletromagnéticos.

Inclusive, em relação às empresas que trabalham com o CST Studio Suite, a SKA apoia desde a escolha da licença até a aplicação prática da ferramenta.

Entre os diferenciais estão:

• Licenciamento adequado ao perfil do projeto;
• Suporte técnico;
• Treinamentos especializados em simulação eletromagnética;
• Apoio na integração entre ferramentas, como Altium Designer e CST Studio.

Esse suporte é fundamental para reduzir a curva de aprendizado e garantir que a simulação gere resultados aplicáveis à engenharia.



Webinar exclusivo

E para ampliar o conhecimento acerca da ferramenta, a SKA promoveu um webinar exclusivo sobre o CST Studio, na última quarta-feira, dia 21.

O evento on-line, com 30 minutos de duração, foi conduzido pelo técnico em soluções ECAD, Leonardo Rodrigues, que trouxe todos os detalhes e desdobramentos sobre essa ferramenta de simulação eletromagnética.

Ao longo do conteúdo, o especialista mostrou, na prática, todas as análises de campo elétrico e magnético, acoplamento indesejado entre elementos, integridade e potência de sinal, além de estudos completos de radiação, emissão radiada e emissão conduzida.



Confira, abaixo, o webinar exclusivo na íntegra:



Você trabalha com projetos eletromagnéticos e deseja elevar o nível dos seus processos tendo em mãos uma análise e simulação de ponta? Entre em contato agora mesmo com um de nossos especialistas e potencialize suas ações com a SKA.
