Turbine seus projetos com o módulo de simulação do SOLIDWORKS Premium

Quando você pensa em validação de projetos antes da produção você imagina procedimentos longos, laboratórios caros e diversas iterações físicas? Fique sabendo que existe um caminho muito mais simples e eficiente: o uso do módulo de simulação do SOLIDWORKS Premium, embutido no próprio ambiente CAD!

Para uma grande parcela de aplicações industriais e bens de consumo, esse conjunto de ferramentas entrega respostas precisas, rápidas e suficientes para tomar decisões seguras sobre geometria, espessuras, reforços e viabilidade estrutural.

Siga a leitura para conferir detalhes sobre o que esse módulo faz, melhores aplicações, suas limitações, boas práticas para garantir resultados confiáveis e exemplos que ilustram o impacto real dessa solução no dia a dia da engenharia.

SOLIDWORKS Premium: versão prática de análise estrutural dentro do CAD

O módulo de simulação presente no SOLIDWORKS Premium fornece uma solução integrada de análise por elementos finitos (FEA) focada em análises lineares estáticas. Na prática, isso significa:

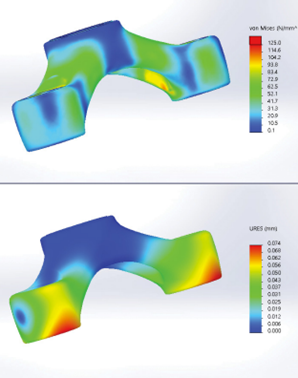

• Avaliar deslocamentos e deformações sob carregamentos aplicados;
• Calcular de tensões baseadas em diversos critérios, como Von Mises e Tresca, além de estimar fatores de segurança com base nas propriedades do material;

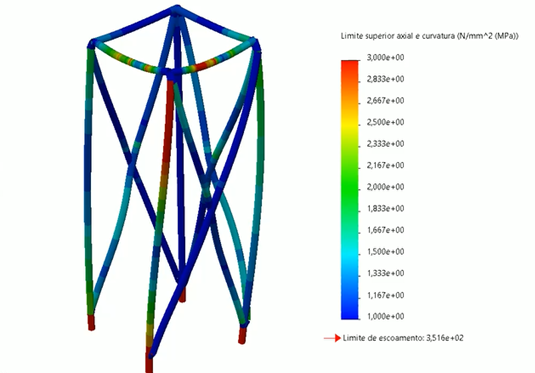

• Operar com diferentes tipos de elementos de malha (sólidos, casca e viga) e combiná-los em um único estudo;
• Modelar contatos, aplicar restrições e definir múltiplos carregamentos típicos de projeto;
• Gerar visualizações e relatórios que facilitam a tomada de decisão.

Tudo isso, sem que você precise sair do modelo CAD, tornando seu fluxo de trabalho muito mais direto.

Quando usar o módulo de simulação da licença SOLIDWORKS Premium?

A análise linear estática é a primeira linha de verificação estrutural e resolve muitas dúvidas fundamentais de engenharia. Ela é indicada sempre que:

• O carregamento for aplicado de forma estática ou variar lentamente no tempo (por exemplo, cargas estáticas de operação, peso próprio, pressões constantes);
• O comportamento do material permanecer dentro do regime elástico (ou seja, tensão e deformação obedecem à Lei de Hooke);
• Você quiser validar rapidamente alternativas de projeto, reduzir prototipagem física ou confirmar reforços locais;
• Em termos práticos, a análise linear estática é ideal para validar suportes, carcaças, chapas com recortes, perfis estruturais, parafusamentos e a maioria das peças que não operam sob impactos, grandes deformações ou ciclos dinâmicos complexos.

Benefícios práticos da simulação para sua empresa

Integrar a simulação ao seu fluxo CAD garante vantagens mensuráveis ao seus projetos, como:

• Redução de protótipos: muitas iterações físicas deixam de ser necessárias quando você valida o comportamento no modelo;
• Velocidade de iteração: pequenas mudanças geométricas podem ser reavaliadas rapidamente, acelerando o ciclo de projeto;
• Decisões informadas: dados de tensão, deslocamento e fator de segurança sustentam decisões sobre espessuras, reforços e eliminações de componentes;
• Economia de custo: menos material desnecessário, redução de peso e menos retrabalho;
• Integração com o processo de engenharia: a proximidade entre modelagem e validação reduz falhas de comunicação entre projetistas e analistas.

Dicas para criar um estudo de simulação confiável no SOLIDWORKS Premium

Para aproveitar ao máximo o módulo de simulação do SOLIDWORKS Premium e garantit que os resultados reflitam a realidade é indispensável que você siga as seguintes etapas:

1. Modele corretamente as condições de contorno
   A precisão das restrições e dos carregamentos é crítica. Representar fixações reais, apoios e contatos de forma fiel evita resultados potencialmente equivocados.
2. Escolha a malha com critério
   Refinamentos locais em regiões com gradientes de tensão garantem convergência. Evite malhas excessivamente grosseiras em regiões onde se espera um concentrador de tensão.
3. Verifique a convergência
   Teste com diferentes densidades de malha para checar estabilidade dos resultados. Se mudanças significativas ocorrem, refine até atingir convergência.
4. Atenção aos contatos
   Defina claramente os tipos de contato (ligado, separável) e verifique se o comportamento é coerente com a montagem real.
5. Interprete os resultados com senso crítico
   Um número por si só não vale mais que o entendimento físico do conjunto. Se algo parecer fora de ordem, revisite hipóteses, malha e condições de contorno.

Cenários práticos de aplicação

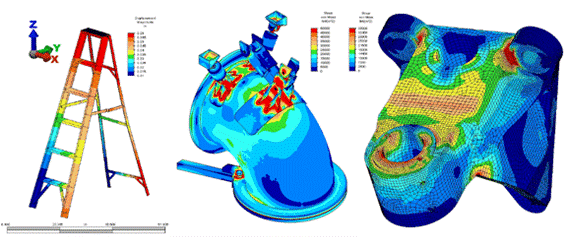

Confira abaixo alguns exemplos práticos de aplicação do módulo de simulação:

• Chapa com recortes: validação da redução de espessura e identificação de pontos que necessitam reforço;
• Braços e hastes: checagem de deslocamentos e regiões críticas que podem comprometer funcionalidade;

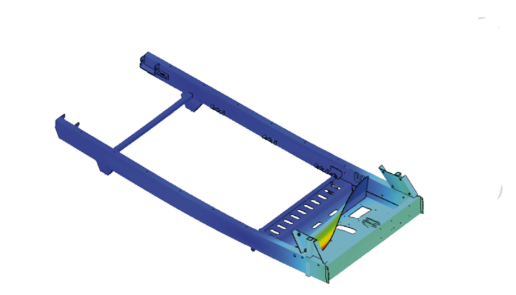

• Estruturas soldadas: análise das concentrações de tensão nas junções e recomendação de reforços locais;
• Assento/cadeira: avaliação de deformação sob carga estática representativa do uso cotidiano.

Nesses casos, o ganho é claro: decisões mais rápidas, menores custos e menos riscos de falhas do produto em campo.

Fluxo de trabalho sugerido: do CAD à decisão técnica

Veja abaixo uma ideia de fluxo de trabalho utilizando a ferramenta de simulação.

1. Modelagem fiel no SOLIDWORKS (incluindo conexões e pontos de fixação);
2. Preparação do estudo: escolha de materiais, definição de restrições e aplicação de carregamentos;
3. Malha inicial: escolha de elementos (sólidos, casca, viga) e crie sua malha;
4. Execução do cálculo e análise preliminar dos resultados;
5. Refinamento de malha em regiões críticas e reexecução (verificação de convergência);
6. Iteração: ajuste geométrico no CAD e revalidação rápida.

Simulação no SOLIDWORKS Premium: recurso estratégico para sua rotina de projetos

O módulo de simulação do SOLIDWORKS Premium é um diferencial competitivo que fornece validações essenciais já no ambiente CAD, reduzindo incertezas e acelerando decisões.

Para a maioria dos projetos industriais, ele é o ponto de partida ideal: rápido, eficiente e suficientemente robusto para responder às perguntas que realmente importam durante o desenvolvimento de produto.

Se você quer transformar a simulação em parte central do seu processo de projeto, comece pelos estudos lineares estáticos: eles resolvem grande parte dos problemas práticos e preparam a equipe para avançar em análises ainda mais complexas.

Quer aproveitar esses benefícios na sua engenharia? Fale conosco para contratar a licença SOLIDWORKS Premium e adotar a simulação aos seus processos. Oferecemos treinamentos práticos focados em modelagem de estudos, definição de condições de contorno e interpretação de resultados.

Comece hoje a reduzir protótipos e acelerar seus lançamentos de produtos no mercado com inovação e qualidade!

*Texto original escrito por Rafael Cardoso, Comunicação Técnica de Engenharia na SKA e adaptado por Laís Mello Pontim, Jornalista na SKA.
