Ângulo de roteamento PCB: os mitos e verdades sobre as curvas 45° vs 90°

Um dos debates mais persistentes no design de placas envolve o ângulo de roteamento PCB e a suposta necessidade de evitar curvas de 90° nas trilhas de cobre.

Durante décadas, designers foram ensinados que cantos retos seriam “vilões”, capazes de comprometer a integridade do sinal, gerar interferência eletromagnética (EMI) e causar reflexões indesejadas.

Com a evolução das tecnologias de fabricação e análise, porém, esse entendimento passou a ser questionado — especialmente em aplicações mais comuns.

Neste artigo, vamos explicar de forma clara como os campos eletromagnéticos se comportam em diferentes geometrias (45°, 90° e curvas), e em quais cenários o roteamento PCB realmente pode impactar a performance do projeto.

Resumo rápido: quando os ângulos impactam o roteamento PCB

Para a maioria dos projetos de alta velocidade (high-speed) operando abaixo de 10 GHz, não há diferença prática mensurável entre ângulos de 45° e 90° no roteamento PCB.

Na prática, o impacto da geometria da curva é muito menor do que fatores como:

• comprimento da trilha
• caminho de retorno de corrente

A preocupação com ângulos de 90° passa a ser relevante apenas em projetos de frequências extremamente altas (acima de 50–80 GHz), como aplicações de RF avançadas.

Ângulo de roteamento PCB: de onde vem o mito do 90°?

A origem desse mito está em uma analogia simplificada – e incorreta – de que a corrente elétrica se comporta como água em um cano.

Nesse modelo, a curva de 90° faria os elétrons “colidirem”, gerando perdas e reflexões.

Mas no ângulo de roteamento PCB, os sinais não se comportam assim. Eles se propagam como campos eletromagnéticos entre o condutor e o plano de referência.

Os principais receios históricos envolvem:

• Reflexões e descasamento de impedância: a forte crença de que a mudança brusca de direção cria uma ruptura de impedância significativa, forçando o sinal a retornar à fonte.
• EMI e Radiação: a hipótese de que cantos agudos funcionariam como pequenos ressonadores ou antenas, irradiando energia para fora da placa e causando falhas de conformidade eletromagnética.

Na prática, estudos mostram que esses efeitos são muito menores do que se imaginava.

Especialistas como Howard Johnson já demonstraram que o ponto crítico não é a curva em si, mas uma leve variação na largura efetiva da trilha – o que altera minimamente a capacitância naquele ponto.

Simulações no roteamento PCB: resultados em trilhas simples

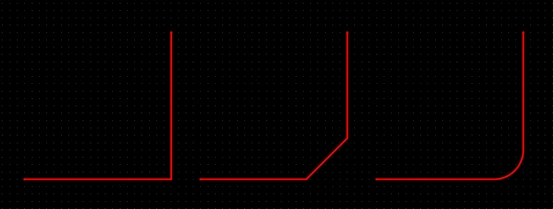

Para avaliar o impacto real no ângulo de roteamento PCB, estudos com simulações 3D analisaram três geometrias:

• 90°
• dois ângulos de 45°
• curva em arco

Em trilhas single-ended, os resultados mostram que:

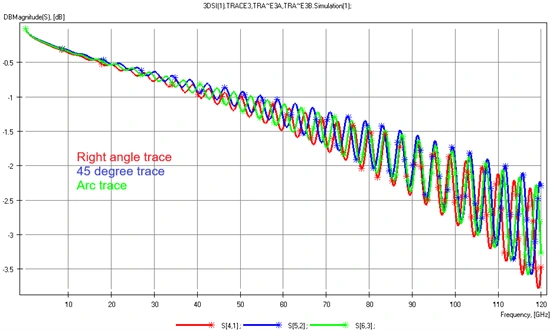

Insertion Loss (S21): diferenças irrelevantes, ligadas ao comprimento da trilha – não ao ângulo

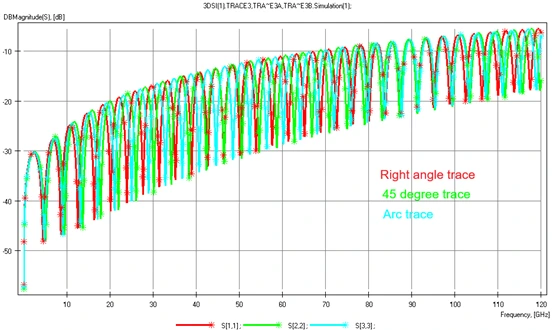

Return Loss (S11): praticamente idêntico entre todas as geometrias

Mesmo em frequências extremamente altas (até 120 GHz), não há diferença significativa entre os tipos de curva.

A análise de TDR confirma: a variação de impedância em uma curva de 90° é mínima (cerca de 0,5%).

Em termos práticos, isso é muito menor do que as tolerâncias normais de fabricação de PCBs.

O que muda?

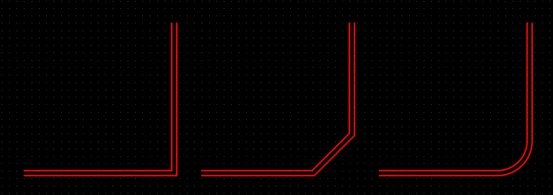

No ângulo de roteamento PCB com pares diferenciais, o comportamento muda levemente por conta do acoplamento entre trilhas.

Até cerca de 80 GHz, os resultados continuam praticamente iguais entre as geometrias.

Acima disso, começam a aparecer diferenças:

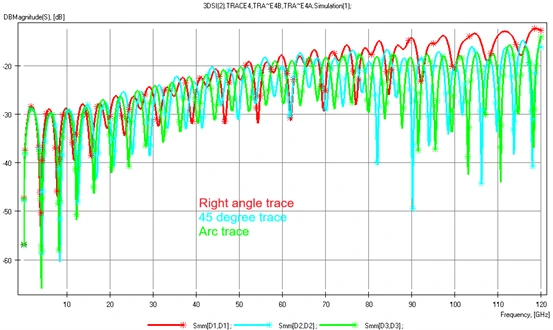

• pequenas variações no Return Loss

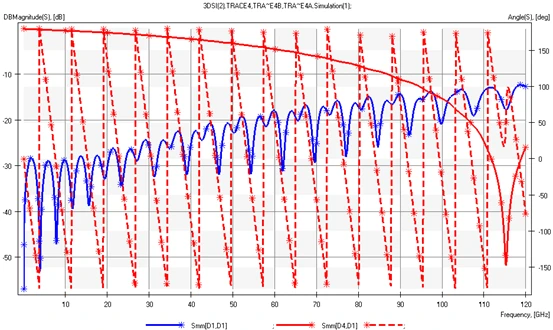

• um “dip” de perda em torno de 115 GHz em curvas de 90°

Esse efeito é causado por uma anti-ressonância, resultado de interferência destrutiva no ponto da curva.

Ainda assim, é importante destacar:
essas frequências estão muito acima da realidade da maioria dos projetos industriais atuais.

Como a curva afeta o sinal?

Uma forma simples de entender o impacto no roteamento PCB é pensar que a curva de 90° adiciona uma pequena capacitância parasitária.

Isso acontece porque há um leve aumento de área de cobre no canto da trilha.

Estimativas indicam um acréscimo de cerca de 20 fF – geralmente menos de 1% da capacitância total da linha.

Ou seja: um impacto extremamente pequeno na maioria das aplicações.

Por que o padrão de 45° ainda domina o ângulo de roteamento PCB?

Se o impacto elétrico é mínimo, por que o padrão de 45° continua sendo tão usado no roteamento de PCB?

A resposta está na história da fabricação:

• processos antigos sofriam com “acid traps” em ângulos retos
• havia risco maior de desgaste do cobre

Hoje, esses problemas foram praticamente eliminados.

Mesmo assim, o padrão permanece por:

• organização visual
• melhor aproveitamento de espaço em layouts densos

Boas práticas de roteamento PCB

Em vez de focar excessivamente nos ângulos, priorize fatores que realmente impactam a integridade do sinal:

O debate entre 45° e 90° no roteamento PCB é, em grande parte, uma herança de limitações antigas.

Hoje, na maioria dos casos, você pode escolher a geometria que melhor se adapta ao seu projeto – sem impacto relevante na performance.

“O debate 45° vs 90° é, em grande parte, uma herança de limitações técnicas que não existem mais. Sinta-se livre para usar a geometria que melhor se adapta ao seu fluxo de trabalho e à densidade do seu projeto. O Altium Designer oferece ferramentas automáticas para qualquer uma dessas escolhas, garantindo que você foque no que importa: a funcionalidade e a confiabilidade do seu produto eletrônico”, pontua Matheus Sousa Filié, Técnico de Implantações na SKA.

Impulsione seus projetos eletrônicos com a SKA

Em 2024, a SKA lançou uma série de vídeos sobre o universo dos projetos eletrônicos e trouxe novas perspectivas sobre o tema.

Ao longo dos sete episódios que compõe a série, o Drops Altium mostra, em detalhes, como cada recurso do software ideal para análises de projeto e gerenciamento de dados e componentes atua e pode potencializar sua engenharia.

Quer elevar o nível dos seus processos? Fale com nossos especialistas e descubra como o Altium Designer pode fazer a diferença nos seus projetos eletrônicos.
