Montagens no SOLIDWORKS: O que mudou nos últimos anos?

O universo da engenharia e do design nunca esteve tão dinâmico. As demandas de projetos de montagens volumosos e detalhados crescem exponencialmente, enquanto os prazos de entrega se tornam cada vez mais desafiadores.

Nesse cenário, contar com ferramentas que ofereçam desempenho, flexibilidade e automação é essencial para manter a competitividade nas empresas.

Siga a leitura para saber mais!

3 principais inovações para projetos de montagens no SOLIDWORKS

Neste artigo, vamos trabalhar sob o recorte dos últimos 5 anos. Portanto, entre 2021 e 2025, o SOLIDWORKS continuou com os seus esforços para atender as necessidades de projetos de montagens, implementando melhorias que abrangem desde o processamento gráfico até a integração em nuvem e a exportação para tecnologias emergentes como a realidade aumentada.

Ao longo desses cinco anos, vemos uma trajetória de inovação focada em três pilares principais:

1. Desempenho e escalabilidade — para lidar com montagens cada vez maiores;
2. Automação inteligente — para reduzir tarefas manuais e padronizar processos;
3. Colaboração e interoperabilidade — para integrar equipes e sistemas de forma fluida.

7 funcionalidades impactantes sobre montagens no SOLIDWORKS nos últimos cinco anos

Confira abaixo as funcionalidades mais impactantes introduzidas em cada área, oferecendo insights práticos para você explorar ao máximo no dia a dia da sua engenharia:

1. Desempenho gráfico e de modelagem

• Modo leve automático e peso leve otimizado
  O SOLIDWORKS evoluiu para gerenciar o nível de detalhe das montagens de forma dinâmica.

Agora, ao abrir projetos de montagens volumosos, o software ajusta automaticamente a qualidade gráfica para manter a responsividade.

Isso permite alternar entre uma visualização rápida — ideal para inspeção geral — e o modo completo, com total riqueza de detalhes, em um único clique.

• Carregamento e salvamento acelerado
  Graças a algoritmos de leitura e escrita paralela, somados a um sistema inteligente de cache, abrir, salvar e fechar montagens grandes está até 40% mais rápido.

Esse ganho de performance reduz significativamente os tempos de espera, permitindo ciclos de design mais curtos e eficientes.

• Aproveitamento avançado da GPU
  O carregamento gráfico, passou a utilizar a GPU de forma mais intensa, descarregando operações de visualização complexa e liberando a CPU para os cálculos onde realmente exista a demanda.

Como resultado, o usuário experimenta uma taxa de quadros mais estável ao manipular zoom, rotação e panorâmica em modelos com milhares de componentes.

SAIBA MAIS:

SOLIDWORKS requisitos: boas práticas para execução do software em 2025

2. Automatização de furos e componentes de fixação

• Furações inteligentes em série
  Combinando o recurso “Série de Furos” e o Assistente de Furação, o SOLIDWORKS propaga automaticamente parâmetros críticos — diâmetro, profundidade, rebaixo — de um furo mestre para toda a sequência de componentes.

Essa padronização de furos elimina etapas repetitivas, minimiza erros de alinhamento e garante consistência geométrica em todo o conjunto.

• Componentes de fixação inteligentes do Toolbox
  Ao detectar furos inteligentes, o módulo de Hardware identifica e sugere o fixador ideal — parafusos, porcas, arruelas — diretamente do Toolbox, e o insere na montagem com um único comando.

Além de acelerar a montagem, todos os elementos ficam automaticamente vinculados na lista de materiais (BOM), otimizando o fluxo de documentação técnica.

3. Ferramentas avançadas de padrão e configuração

• Padrões orientados por caminho e padrões variáveis
  Projetos com arranjos repetitivos se beneficiam de padrões que acompanham trajetórias definidas, superfícies ou eixos, permitindo variação de espaçamento, orientação e escala.

Essa flexibilidade é crucial para aplicações em trilhos, estruturas modulares e projetos de produtos com múltiplas instâncias de componentes.

• Tabela de configurações dinâmicas
  A nova Tabela de Configurações, integrada diretamente ao ambiente de montagem, permite editar estados de supressão, materiais e parâmetros de componentes sem sair da vista principal.

Esse controle centralizado acelera a criação de variantes de projeto, facilitando revisões e otimizações.

4. Visualização e revisão de projeto grande

• Modo de revisão de projeto grande (LFR)
  O Lightweight Design Review (LFR) permite abrir submontagens e partes em estado leve ou resolvido sem carregar todo o contexto do arquivo, ideal para revisões rápidas e verificações pontuais de interferências.

A ativação direta desse modo em subníveis torna o processo mais intuitivo.

• SpeedPak aprimorado
  O SpeedPak evoluiu para permitir seleção precisa de entidades gráficas como faces, superfícies e esboços, reduzindo ainda mais o peso de exibição.

Além disso, é possível ajustar a transparência do círculo gráfico para destacar regiões críticas, facilitando a análise de áreas complexas.

5. Colaboração na nuvem e conectividade 3DEXPERIENCE

• Integração nativa com 3DEXPERIENCE
  A sincronização direta de projetos de montagens na plataforma 3DEXPERIENCE traz controle de versão, gerenciamento de permissões e coautoria em tempo real.

Equipes distribuídas podem colaborar simultaneamente sem riscos de conflito de arquivos, mantendo histórico completo de alterações.

• Gerenciamento de referências externas
  Mover ou renomear componentes aciona alertas contextuais que previnem quebras de vínculo com esboços e submontagens.

Esse mecanismo de proteção mantém a integridade do projeto em grandes estruturas, evitando perdas de referências.

6. Qualidade e confiabilidade de projeto

• Detecção aprimorada de interferências
  Ferramentas de verificação de interferências rodam em segundo plano, analisando conflitos entre sólidos e superfícies e gerando relatórios detalhados.

A função de cancelamento de cálculo em tempo real permite interromper verificações longas sem comprometer a continuidade do trabalho.

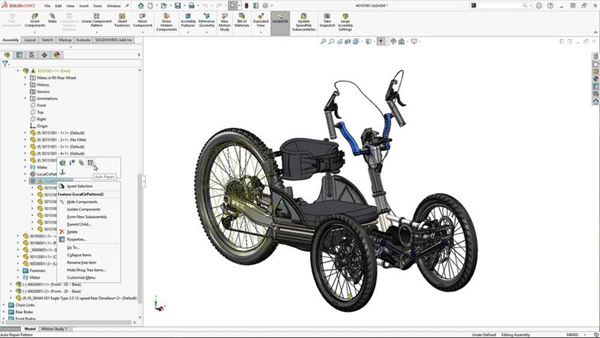

• Reparo automático de posicionamentos quebrados
  Relações corrompidas em componentes suprimidos ou migrados são corrigidas com um único clique, restaurando automaticamente coincidências e vínculos, o que é fundamental em projetos sujeitos a revisões estruturais frequentes.

7. Exportação e interoperabilidade

• Melhorias em exportação de componentes STEP
  Cada peça da montagem pode ser exportada individualmente como arquivo STEP, facilitando o intercâmbio de dados com fornecedores e sistemas de simulação.
• Inserção de montagens como peças
  Transforme uma montagem complexa em um único componente, permitindo a aplicação de cortes e extrusões diretamente no conjunto, sem perder o histórico de montagem.
• Exportação para realidade aumentada
  Modelos completos de montagem podem ser exportados em formatos AR compatíveis com dispositivos móveis. Isso amplia as possibilidades, permitindo apresentações imersivas, validações em campo e comunicação eficaz com stakeholders não técnicos.

SAIBA MAIS:

• Conheça técnicas de montagem no SOLIDWORKS para projetos de grande porte
• Como fazer montagem no SOLIDWORKS de forma inteligente?

SOLIDWORKS: solução eficiente para design e inovação nas empresas

De 2021 a 2025, o SOLIDWORKS mostrou que inovação é um processo contínuo e estratégico.

As melhorias no desempenho gráfico, na automação de processos, na colaboração em nuvem e na interoperabilidade refletem um compromisso claro com as necessidades modernas de engenharia e design.

Para você, projetista, essas inovações representam a oportunidade de reduzir custos operacionais, minimizar retrabalhos e acelerar o ciclo de desenvolvimento de produtos.

Nesse contexto, é imprescindível executar algumas ações antes de incluí-las na sua rotina profissional:

• Testar cada recurso em projetos-piloto para avaliar ganhos específicos de tempo e qualidade;
• Mapear processos internos que podem ser automatizados com furos inteligentes e componentes do Toolbox;
• Promover cursos e treinamentos especializados com sua equipe, garantindo que os profissionais dominem completamente as novas funcionalidades de montagem no SOLIDWORKS.

Ao adotar essas práticas, sua empresa estará preparada para enfrentar projetos de montagem desafiadores com maior eficiência, assertividade e inovação.

Explore essas novidades, mantenha-se atualizado e potencialize seu fluxo de trabalho com o apoio da SKA.

Gostaria de ver um pouco mais dessas e das novidades dos últimos anos, basta acessar os eventos de lançamento do SOLIDWORKS que promovemos nos últimos cinco anos:
