Guia completo: 6 passos para desenvolver sua placa de circuito impresso com o Altium Designer
Com a crescente complexidade e a necessidade de uma placa de circuito impresso cada vez mais otimizada, é essencial contar com um processo consolidado e assertivo na construção de projetos.
Por meio do Altium Designer, você facilita esse fluxo de trabalho com ferramentas específicas para cada etapa, alcançando o melhor resultado no desenvolvimento do seu produto.
Afinal, o que é placa de circuito impresso?
Uma placa de circuito impresso (PCB) é a base física de praticamente todos os dispositivos eletrônicos modernos. Ela serve para conectar eletricamente e fixar mecanicamente os componentes de um circuito, como resistores, capacitores, chips e conectores. Isso é feito por meio de trilhas condutivas gravadas em camadas de material isolante.
Sem uma PCB, seria inviável montar circuitos eletrônicos complexos de forma compacta, confiável e automatizada. Por isso, elas são essenciais em equipamentos como celulares, computadores, eletrodomésticos, veículos e sistemas industriais.
Confira, abaixo, um guia completo para você otimizar sua placa de circuito impresso com maior eficiência.
Definição de requisitos
Para se ter êxito total em um projeto eletrônico automatizado, o primeiro passo é entender as suas reais necessidades, como dimensões da placa, requisitos elétricos, interfaces, consumo, entre outros.
No Altium Designer
- Project Options: com a possibilidade de criar um template com regras já definidas, parâmetros setados e estrutura organizada, tornam a criação do projeto ainda mais facilitada. Além disso, podemos criar templates de projeto para cada tipo de produto que sua empresa desenvolve, com informações previamente preenchidas.

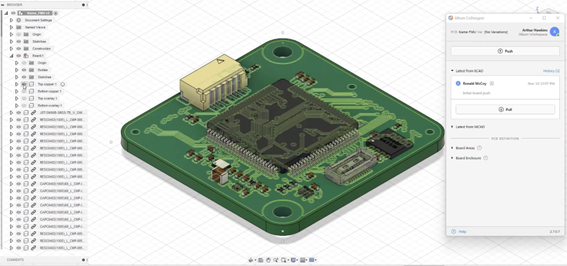

- MCAD CoDesigner: com uma integração bidirecional com softwares mecânicos, fica muito mais fácil fazer a criação do formato da placa, testar PCB no invólucro e definir regiões de limitação de posicionamento.
Desenvolvimento do esquemático
Com os requisitos definidos, é hora de selecionar os componentes e criar o diagrama elétrico.
No Altium Designer

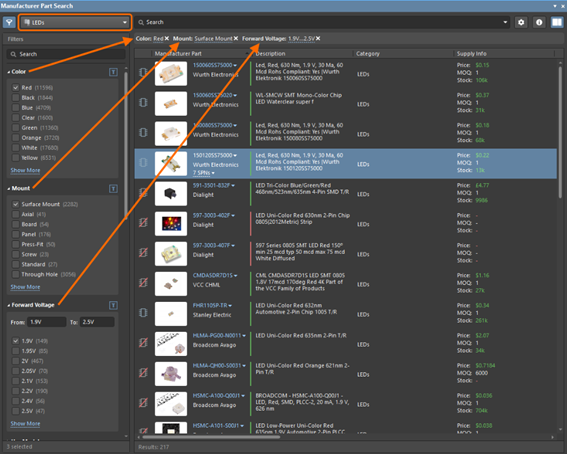

A escolha de componentes dentro do Altium Designer é simples. O Manufacturer Part Search traz uma biblioteca com milhões de componentes e recheado de informações atualizadas sobre: parâmetros, símbolos, datasheets e modelos de simulação criados diretamente pelo fornecedor.
Além disso, o sistema disponibiliza, em tempo real, o estoque e os preços de cada componente.
Associação de Footprints
Cada componente do esquemático deve ter um footprint correspondente para o layout.
No Altium Designer
É possível visualizar, em uma tela única, todos os componentes adicionados no esquemático e gerenciar o footprint associado a cada um. Caso você utilize componentes com diferentes densidades, é fácil alterar e escolher a que você deseja.

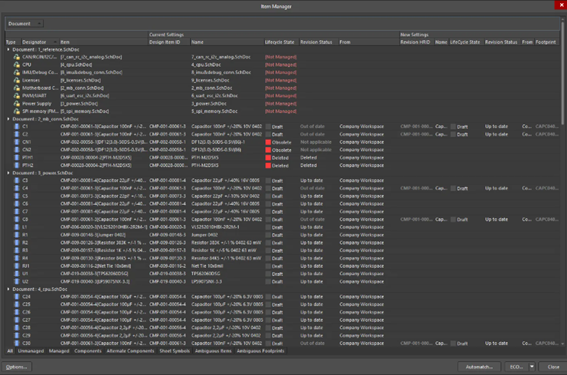

- Item Manager: podemos, também, fazer a troca de componentes em massa, atualizar para a versão mais recente da biblioteca e fazer um match automático entre elementos de uma biblioteca local com a do Altium 365.
Layout da PCB
Aqui começa o design físico da placa: definição do stackup, posicionamento e roteamento.
No Altium Designer

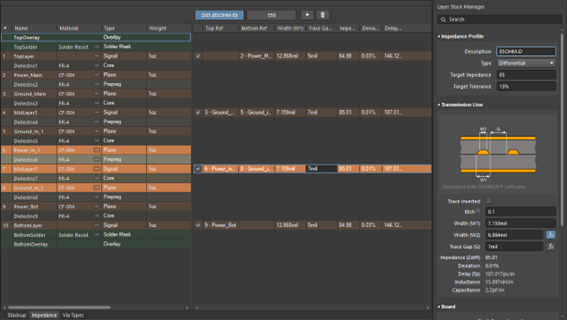

Você pode definir perfis de impedância simples para pares diferenciais e coplanares, com o valor alvo e a porcentagem de tolerância. Ao criar regras de espessura de trilha, é possível definir o tamanho baseado no perfil impedância previamente criado.
- O Altium Designer disponibiliza uma extensão chamada “ActiveRoute”, que faz o roteamento de nets de forma automática. A extensão traz resultados melhores que o “AutoRoute” padrão do Altium, e permite que você possa configurar qual a layer que roteará, bem como definir regras importantes.
Verificações e regras de projeto
Antes de finalizar, é fundamental garantir que tudo esteja conforme as boas práticas de engenharia.
No Altium Designer
Caso você tenha o modelo IBIS dos seus componentes cadastrado, você pode simular a integridade do sinal em pontos críticos da PCB. Assim, é possível definir os componentes vítima e agressor, analisando possíveis interferências entre eles.

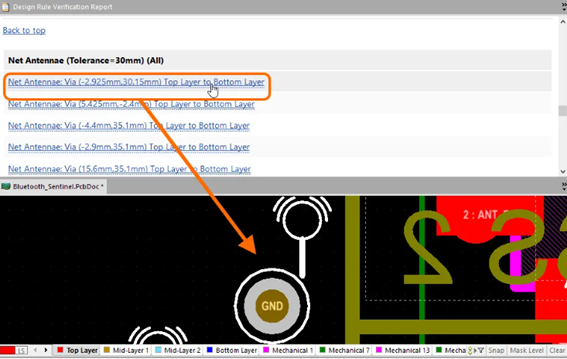

- Design Rules Check: a ferramenta de validação de regras pode ser configurada para você validar violações em tempo real. Aqui, o Altium Designer fará a sinalização, na tela, quando um objeto estiver violando alguma regra, bem como mostrando qual a real violação.
Geração de arquivos para fabricação
Com o layout validado, é hora de preparar a produção da placa.
No Altium Designer
Dentro de um projeto eletrônico, a centralização de arquivos de saída é essencial. E para isso, você pode utilizar o OutputJob, que permite configurar cada arquivo de saída e a forma em que este arquivo será criado.
A criação de templates de OutputJob garante que seu processo esteja sempre correto, sendo necessário apenas para ajustes pontuais para cada projeto de PCB.

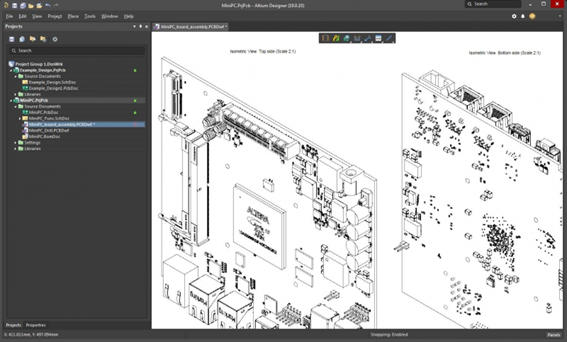

- No Draftsman, a documentação de montagem e fabricação é muito mais fácil. Com ele, você não precisa criar PDFs e gerar relatórios. Essa extensão tem recursos que facilitarão seu processo de montagem e pode ser consultado pelo fabricante da sua PCB.
Tudo sobre projetos eletrônicos
Em 2024, a SKA lançou uma série de vídeos sobre o universo dos projetos eletrônicos e trouxe novas perspectivas sobre o tema. Em sete episódios, o Drops Altium aborda todos os recursos do software ideal para análises de projeto e gerenciamento de dados e componentes.
Confira abaixo:
Desenvolva sua placa de circuito impresso com a SKA
Referência nacional como provedora de soluções ECAD, a SKA está há mais de 35 anos desenvolvendo produtos e serviços que impulsionam a transformação digital dos negócios e das pessoas.
Quer saber como o Altium Designer pode transformar de vez seus processos? Fale com nossos especialistas e descubra como sua placa de circuito impresso pode ser ainda mais automatiza.
Leia mais:
*Texto original escrito por Igor Pires, Técnico em soluções ECAD na SKA, e adaptado por Eduardo Bento, Jornalista na SKA.
