Conheça técnicas de montagem no SOLIDWORKS para projetos de grande porte

Projetar uma grande montagem no SOLIDWORKS é uma tarefa que exige não apenas conhecimento técnico em CAD, mas também planejamento, disciplina e domínio das boas práticas de modelagem 3D.

Em casos de montagens com centenas ou milhares de componentes, por exemplo, a performance do SOLIDWORKS pode se tornar um gargalo considerável caso não sejam adotadas as técnicas adequadas de simplificação.

Neste artigo, você vai conhecer boas práticas de simplificação para aplicar em grandes montagens, com foco em desempenho, organização e escalabilidade dentro do SOLIDWORKS.

Siga a leitura para saber mais!

Por que simplificar o processo de montagem no SOLIDWORKS?

A simplificação de uma montagem não significa a perda de informação relevante, mas sim a otimização do que é exibido, carregado e calculado pelo sistema. Com isso, você pode ganhar:

• Redução do tempo de abertura e salvamento;
• Melhor fluidez de navegação e manipulação dos componentes;
• Menor uso de memória RAM e processador;
• Mais produtividade durante revisões, simulações e geração de desenhos.

A chave está em identificar o que precisa ser detalhado e o que pode ser representado de forma simplificada, especialmente ao lidar com componentes repetitivos, comprados ou que não influenciam diretamente na função do conjunto.

Utilize configurações simplificadas nas peças

Componentes com muitos detalhes (como motores, rolamentos, conectores) podem ser representados com menos features através de configurações específicas. Isso pode incluir:

• Supressão de filetes, chanfros, gravações e ranhuras;
• Substituição de geometrias complexas por volumes simples;
• Criação de “envelopes” que mantêm apenas o volume de ocupação.

Dica: nomeie essas configurações como “Simplificado” ou “ParaMontagem” para facilitar a seleção nas grandes montagens.

Aplique SpeedPak

SpeedPak é uma ferramenta poderosa para submontagens. Ela permite criar representações que mantêm apenas faces e referências essenciais para o conjunto, descartando informação desnecessária.

É ideal para submontagens com grande quantidade de detalhes que não precisam ser editados diretamente.

As principais vantagens da SpeedPak são:

• Redução drástica da carga gráfica e de cálculo;
• Capacidade de posicionamento e referenciamento;
• Possibilidade de ativar ou desativar a ferramenta de forma controlada.

Modele de forma inteligente: menos é mais

Evite detalhar todos os elementos dos componentes. Ao invés disso, coloque em prática as seguintes ações:

• Use instâncias via Pattern para elementos repetitivos (furos, parafusos, nervuras);
• Prefira recursos simples como Extrude em vez de Loft ou Sweep desnecessários;
• Planeje o uso de bibliotecas com versões simplificadas de parafusos, rolamentos e outros itens normatizados.

Confira no link a seguir como fazer montagem no SOLIDWORKS de forma inteligente.

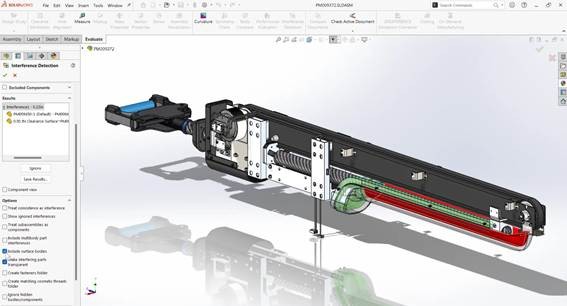

Trabalhe com submontagens funcionais

Dividir uma grande montagem em submontagens não é apenas questão de organização, mas também de desempenho.

Quando uma submontagem é fechada (não editada no contexto), o SOLIDWORKS a trata como um bloco, resultando em menos processamento.

Confira, abaixo, boas práticas de submontagens:

• Agrupe componentes por função (estrutura, eletrônica, transmissão);
• Crie submontagens niveladas (não abuse de profundidade);
• Modele no contexto apenas quando essencial.

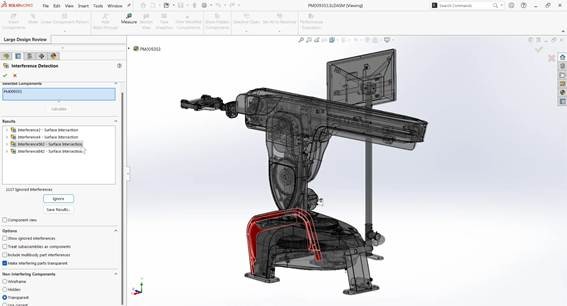

Use modos de abertura apropriados

O SOLIDWORKS oferece modos de abertura otimizados:

• Large Assembly Mode: ativa automaticamente várias configurações de desempenho;
• Lightweight: carrega apenas informações gráficas das peças;
• Resolvido: modo completo, mais pesado.

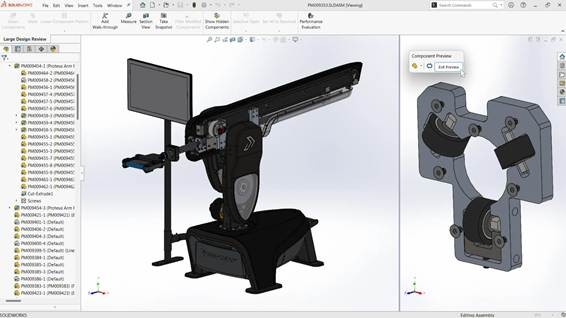

Ao abrir uma grande montagem no SOLIDWORKS para revisão, opte por Lightweight ou ative o Large Assembly Mode nas opções.

Organize arquivos e estruture pastas com clareza

Ter uma estrutura clara de arquivos e nomes coerentes facilita a substituição de versões simplificadas, evita erros de referência e melhora a integração com PDM.

Sugestão:

• Separe modelos completos e simplificados em pastas distintas;
• Use prefixos como “SIMP_” para arquivos simplificados;
• Documente a estrutura no início do projeto.

SOLIDWORKS é a solução ideal para projetar grandes montagens com eficiência

A aplicação de técnicas de simplificação nos processos de montagem no SOLIDWORKS é uma questão de estratégia.

Saber o que manter detalhado e o que pode ser abstraído define a eficiência de um projeto no ambiente CAD.

Além disso, a simplificação facilita a colaboração entre equipes, a geração de desenhos e a execução de simulações.

Adotar essas boas práticas desde o início do projeto evita retrabalhos e garante montagens mais leves, organizadas e produtivas.

Se você trabalha com grandes montagens no SOLIDWORKS, experimente implementar essas técnicas e perceba a diferença no seu dia a dia de engenharia.

Quer saber mais sobre o assunto? Leia o artigo sobre os principais aprimoramentos do SOLIDWORKS 2025, ele possui uma seção específica sobre montagens, vale a pena conferir!
