Projetos eletrônicos: 5 novidades do Altium Designer para 2025

O Altium Designer, software ideal para projetos eletrônicos, segue evoluindo para proporcionar mais eficiência e precisão no design de placas de circuito. Neste ano, a solução conta com novidades voltadas aos avanços nos ambientes Harness, Multiboard, PCB, SI Analyzer, além de novas integrações no Altium 365.

5 principais novidades do software ideal para projetos eletrônicos

Conhecido como um PCB Design Software que conta com uma plataforma unificada e conectada, eliminando problemas clássicos de sincronização manual entre diferentes ferramentas de projeto, o Altium Designer é a solução para projetos de placas eletrônicas mais utilizada da atualidade. Neste artigo, exploramos cada uma desses upgrades; confira!

1. Ambiente Harness

O ambiente Harness, recurso já abordado no Blog da SKA, recebeu três aprimoramentos significativos que garantem mais controle e precisão no design de chicotes elétricos. O primeiro deles é referente ao comprimento de conexão, funcionalidade que permite especificar com precisão o espaço das interconexões entre os componentes dentro de um chicote elétrico. Esse controle reduz desperdícios de material, melhora a organização do projeto e assegura a conformidade com os requisitos de fabricação.

• Comprimento de decapagem no Harness: agora é possível definir o comprimento de decapagem nos pinos dos conectores, permitindo um ajuste preciso da isolação do fio que deve ser removida para conexão. Isso evita erros de montagem, melhora a documentação e garante compatibilidade com terminais e conectores.

• Project Release no Harness: com a nova funcionalidade de liberação de projetos (Project Release) para chicotes elétricos, os designers podem gerenciar versões finais com maior precisão. Esse recurso melhora a rastreabilidade do projeto e garante que a equipe trabalhe sempre com os arquivos mais atualizados e corretos.

2. Ambiente Multiboard

O Altium Designer aprimorou, também, a integração de componentes externos dentro do ambiente Multiboard, permitindo que os projetistas conectem módulos e dispositivos de forma mais intuitiva.

• Componentes externos: agora é possível integrar componentes externos ao design Multiboard, garantindo maior flexibilidade no desenvolvimento de sistemas compostos por múltiplas placas. Essa funcionalidade melhora a organização e documentação do projeto, permitindo uma visualização mais precisa do produto.

3. Ambiente PCB

Diversas melhorias foram implementadas no ambiente PCB para otimizar o roteamento e a fabricação das placas.

• Wirebonding: o suporte aprimorado para Wirebonding facilita a criação de interconexões em substratos avançados, como circuitos integrados e PCBs flexíveis. Com essa melhoria, o Altium Designer possibilita um controle mais refinado sobre o design de conexões ultrafinas.

• Auto Tuning: a funcionalidade Auto Tuning permite ajustar automaticamente o comprimento das trilhas para atender aos requisitos de sincronização de sinais. Esse recurso é essencial para designs de alta velocidade, garantindo que os sinais cheguem ao destino no tempo adequado.

• Auto Shrinking: agora é possível reduzir automaticamente a largura das trilhas em regiões específicas do layout, facilitando o roteamento em áreas de alta densidade sem comprometer a integridade do sinal.

• Donut Pad: o suporte a Donut Pads permite a criação de pads vazados no centro, úteis para designs específicos que exigem ancoragem mecânica ou dissipação térmica.

• Projetos de camada única: com essa funcionalidade, o Altium Designer oferece suporte otimizado para PCBs de camada única, reduzindo custos e simplificando o processo de fabricação para aplicações de baixa complexidade.

Leia mais:

• Conheça a segurança avançada ideal para seus projetos no Altium 365

• Componentes eletrônicos: 5 apps para você explorar no Altium 365

4. SI Analyzer by Keysight

O SI Analyzer, desenvolvido em parceria com a Keysight, traz ferramentas avançadas para análise de integridade de sinal. Esse recurso permite simular e validar a qualidade do sinal nas trilhas, garantindo que o design atenda aos padrões de desempenho exigidos.

5. Apps no Altium 365

O Altium 365 agora conta com uma série de novos aplicativos e integrações que aumentam a produtividade e a colaboração entre equipes. Confira, abaixo, como atua cada recurso:

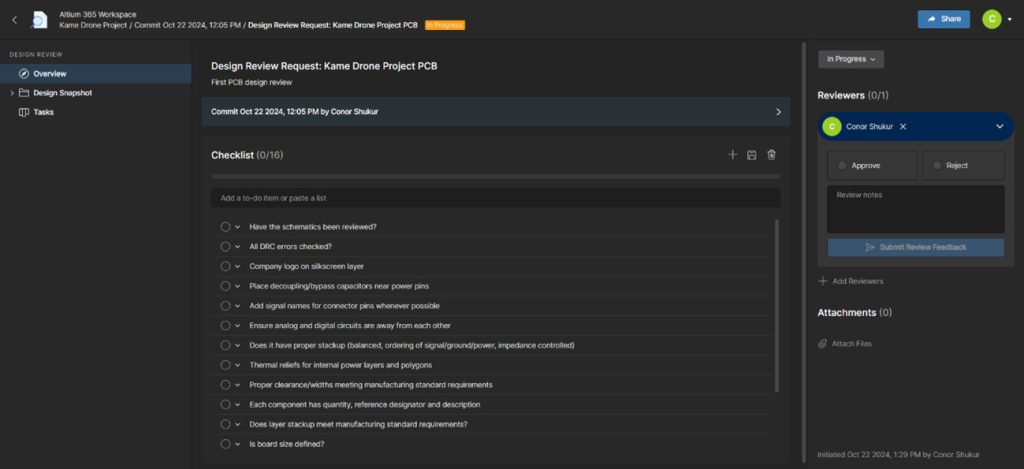

• Design Reviews: facilita a revisão colaborativa de projetos, permitindo que equipes analisem e comentem diretamente nos arquivos de design. De fato, o Design Reviews se trata de uma ferramenta projetada para facilitar e aprimorar o processo de revisão de projetos eletrônicos, permitindo que todas as partes interessadas colaborem de forma estruturada e eficiente, centralizando o gerenciamento das revisões em um único local.

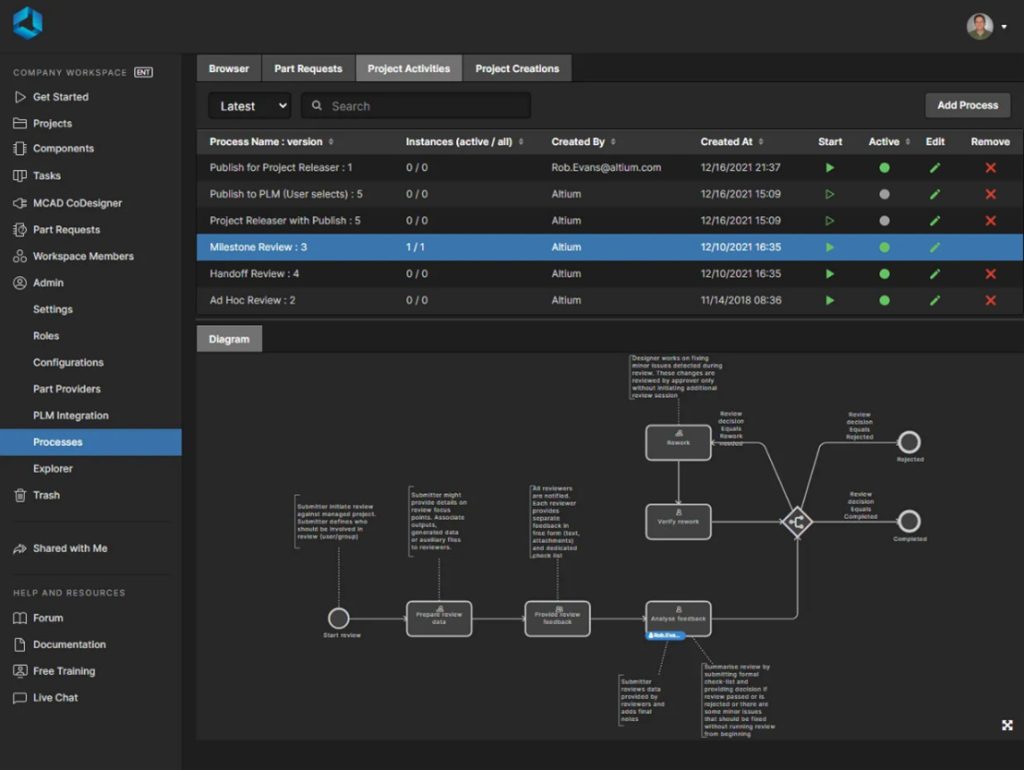

• Workflows: permite que as organizações automatizarem e gerenciarem processos de design eletrônico de forma eficiente e transparente. Essa ferramenta orienta os designers por meio de processos padronizados, assegurando que as melhores práticas sejam seguidas e reduzindo a probabilidade de erros humanos.

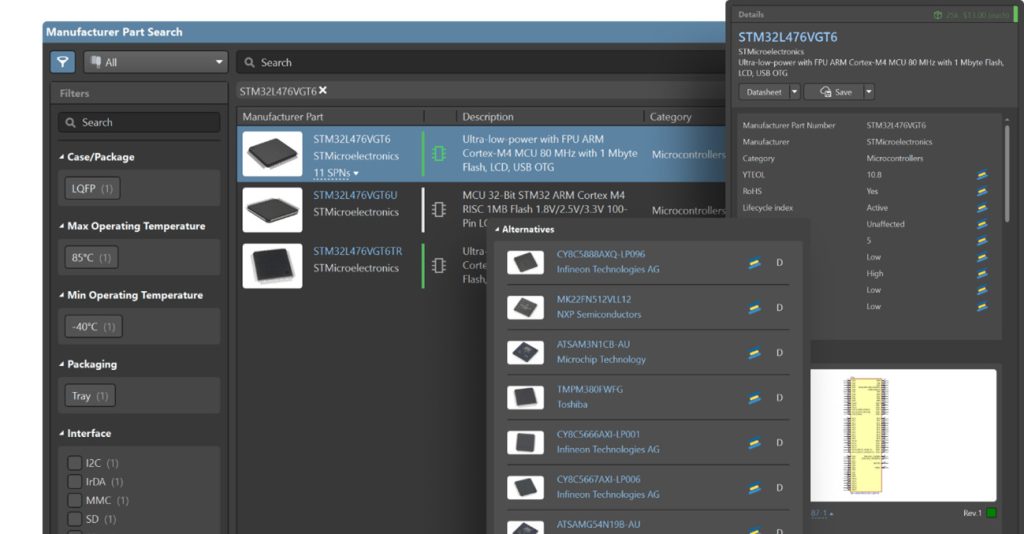

• SiliconExpert: ​a integração da SiliconExpert com o Altium 365 proporciona aos engenheiros e profissionais de aquisição acesso direto a dados abrangentes e atualizados de componentes eletrônicos diretamente no ambiente de design. Essa colaboração visa aprimorar a precisão das decisões de projeto e otimizar o processo de desenvolvimento de produtos. As principais vantagens da ferramenta são:

1. Acesso a dados abrangentes de componentes.
2. Análise aprimorada de riscos.
3. Descoberta de alternativas.
4. Mitigação de riscos de obsolescência.

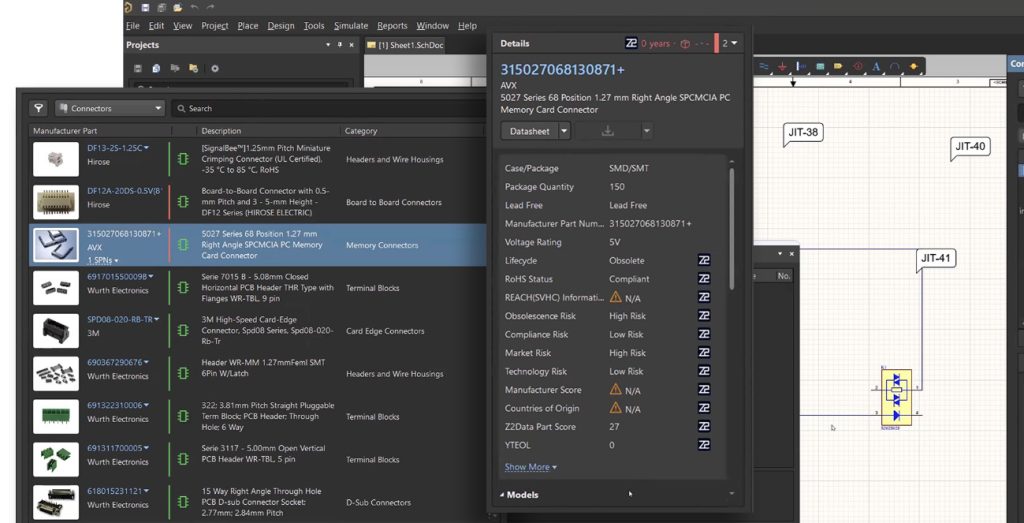

• Z2DATA: ​oferece aos engenheiros e profissionais de aquisição acesso direto a uma vasta base de dados de componentes eletrônicos, abrangendo desde resistores simples até circuitos integrados avançados.

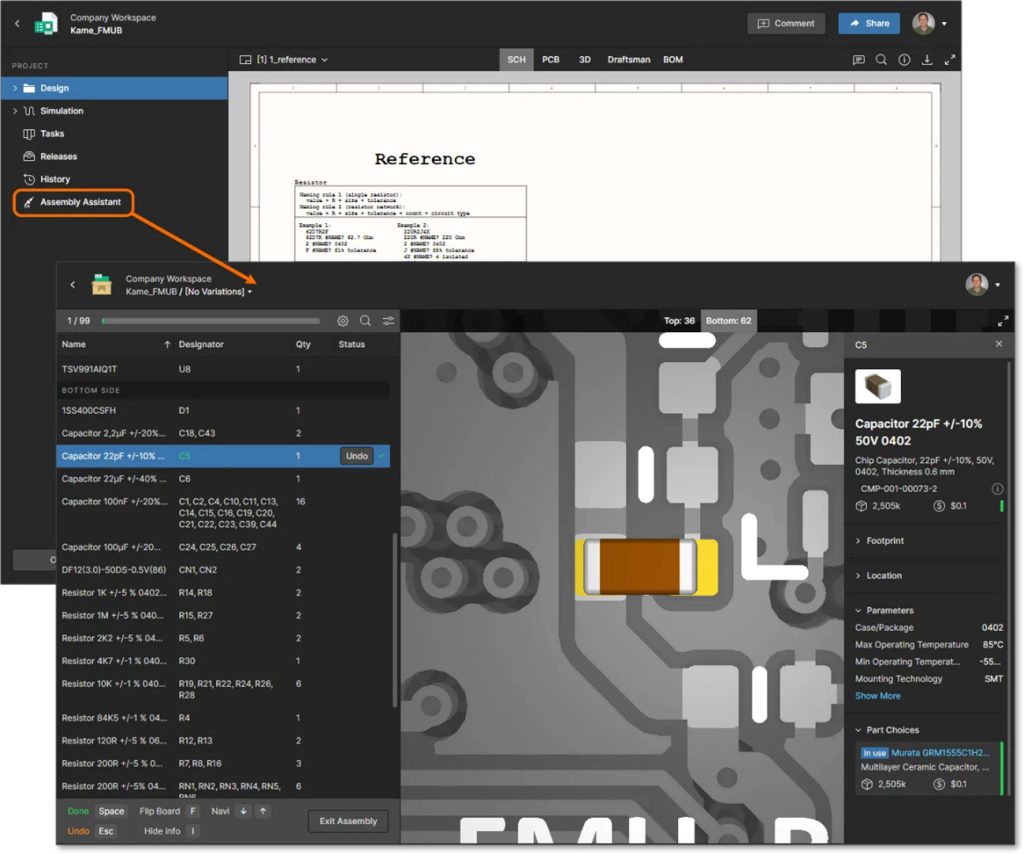

• Assembly Assistant: facilita o processo de montagem manual de placas de circuito impresso (PCBs). Ele combina a lista de materiais (BOM) detalhada do projeto com visualizações interativas em 2D e 3D da placa, permitindo que montadores naveguem e realizem a montagem de forma eficiente e precisa.

Projetos eletrônicos: integração, proteção, gestão e análise

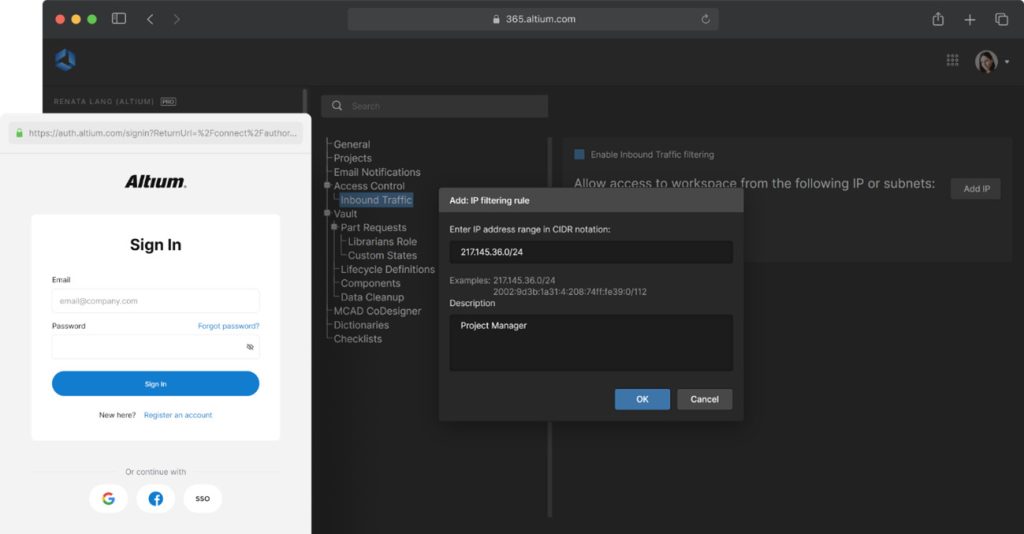

• Security Package: ​o Organizational Security Package (OSP) do Altium 365 é um conjunto avançado de ferramentas de segurança projetado para proteger dados sensíveis e garantir conformidade com políticas organizacionais. Ele oferece recursos que permitem às empresas gerenciarem o acesso às informações e monitorar atividades dentro da plataforma. Algumas vantagens interessantes são:

1. Controle avançado de acesso.
2. Múltiplos Workspace.
3. Armazenamento ilimitado de dados.
4. Integração com JIRA.

• Integração com o JIRA: a integração do Altium 365 com o Jira permite conectar diretamente o ambiente de design eletrônico ao fluxo de trabalho de gerenciamento de tarefas e issues da equipe de engenharia ou desenvolvimento de produto, promovendo uma colaboração mais eficiente entre times de hardware e software. Obtenha uma sincronização bidirecional entre o 365 e o JIRA, acompanhando o progresso de tarefas em tempo real.

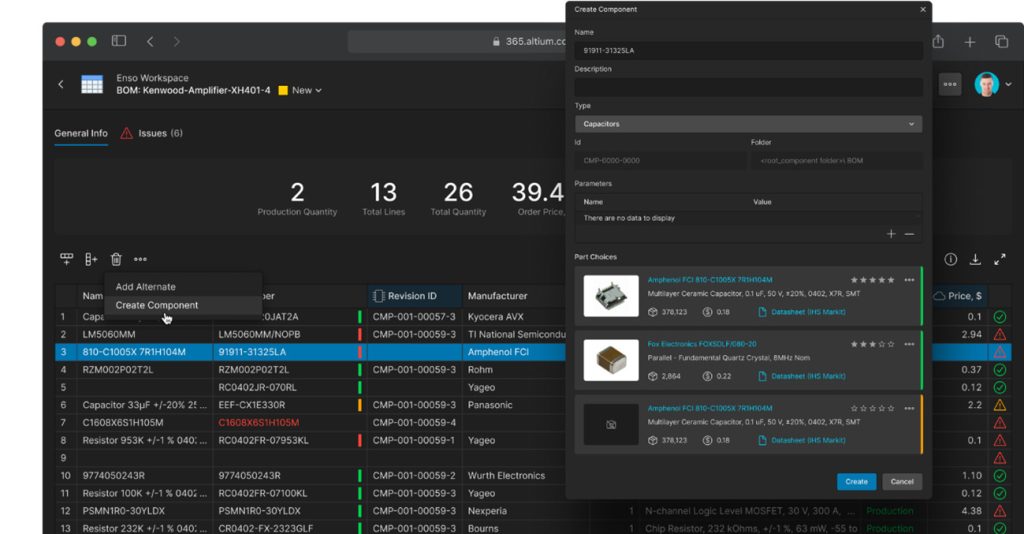

• BOM Portal: ​é uma ferramenta avançada que facilita a criação, gestão e análise de listas de materiais (BOMs) para projetos de design eletrônico. Ele oferece dados atualizados sobre componentes, incluindo especificações, conformidade, ciclo de vida, disponibilidade e preços, permitindo decisões informadas durante o desenvolvimento do produto.

Transforme seus projetos eletrônicos com o Altium Designer

Gostou das principais novidades do Altium Designer 2025? A SKA é líder na América Latina como provedora de soluções para projetos eletrônicos e você pode impulsionar seus processos de uma vez por todas conosco. Quer saber mais sobre as atualizações deste software? Acesse a nossa playlist no YouTube e confira mais detalhes. Ficou com alguma dúvida? Fale com nossos especialistas!

—
